كيف تختار أنبوب ASTM B111 C68700 المناسب لمشروعك؟

يمكن أن يكون اختيار أنبوب المبادل الحراري الخاطئ خطأً مكلفًا.يمكن أن يؤدي الفشل المبكر، والتوقف غير المخطط له، وإعادة الأنابيب المبكرة إلى تكلفة منشأتك مئات الآلاف من الدولارات.ولكن مع وجود العديد من الخيارات في السوق، كيف تختار الخيار الصحيح؟أستم B111 C68700أنبوب لتطبيقك المحدد؟

يرشدك هذا الدليل إلى كل ما تحتاج إلى معرفته - بدءًا من اختيار الحجم وحتى تقييم المورد - لاتخاذ قرار شراء مستنير.

هل تحتاج إلى عرض أسعار سريع؟قم بزيارة موقعنا[أستم B111 C68700]للأسعار الحالية والأحجام المتاحة. تصفح أيضا موقعنا الكامل[أنابيب المبادل الحراري ASTM B111]مجموعة لمقارنة جميع خيارات السبائك.

ASTM B111 C68700 أنبوب المكثفمتوفر في مجموعة واسعة من الأقطار وسمك الجدار. يعد تحديد الحجم الصحيح أمرًا بالغ الأهمية لملاءمة الأنبوب-إلى-الأنابيب المناسبة والموثوقية على المدى الطويل-.

الجدول المرجعي BWG (مقياس سلك برمنغهام):

نصيحة الاختيار:بالنسبة لمعظم مكثفات محطات توليد الطاقة المبردة بمياه البحر،-يعد الجدار مقاس 19.05 مم OD × 1.245 مم (5/8 بوصة × 18 BWG) هو المعيار الصناعي.تأكد دائمًا من أبعاد ثقب الأنابيب قبل الطلب.

المزاج (الصلابة) الخاص بكأستم B111 C68700يؤثر الأنبوب على كل من التثبيت وأداء الخدمة-.

أيهما يجب أن تختار؟

اختر O61للتركيبات الجديدة حيث سيتم توسيع الأنابيب باستخدام الأسطوانة-. يسمح المزاج الناعم بتوسيع الأنبوب بشكل مناسب دون أن يتشقق.

اختر H55لمهام إعادة الأنابيب حيث قد تكون فتحات صفائح الأنابيب الأصلية قد اهترأت بشكل أكبر، أو لتطبيقات-السرعة العالية حيث تكون هناك حاجة إلى مقاومة إضافية للتآكل.

ملاحظة هامة:إذا طلبت أنابيب H55، فتأكد من أن مقاول التثبيت الخاص بك يتمتع بالخبرة في التعامل مع -الضوء المسحوب - الذي يتطلب عزم دوران تمدد أعلى من الأنابيب الملدنة.

يعد تلقي الأنابيب غير المتوافقة-أمرًا شائعًا أكثر مما تعتقد.لحماية استثمارك، قم دائمًا بإجراء خطوات التحقق التالية:

1. طلب ​​ومراجعة تقارير اختبار المطحنة (MTRs)
يجب أن يشهد MTR:

التركيب الكيميائي (Cu: 76-79%، Al: 1.8-2.5%، As: 0.02-0.06%، Zn: الباقي)

الخواص الميكانيكية (شد أكبر من أو يساوي 50000 رطل لكل بوصة مربعة، إنتاج أكبر من أو يساوي 18000 رطل لكل بوصة مربعة، استطالة أكبر من أو يساوي 30٪)

المزاج (O61 أو H55 كما هو محدد)

نتائج اختبار التيار الهيدروستاتيكي أو الدوامي

2. إجراء فحص الأبعاد
أخذ عينات عشوائية من الأنابيب وقياسها:

القطر الخارجي (±0.05 مم)

سمك الجدار (يجب أن يتوافق الحد الأدنى للجدار مع المواصفات)

الطول (±3 مم مقبول عادةً)

الاستقامة (بحد أقصى 1.5 مم لكل متر)

3. التحقق من جودة السطح

لا توجد شقوق أو طبقات أو عيوب مرئية

يجب أن يكون السطح الداخلي نظيفًا وسلسًا

لا الأكسدة المفرطة أو تغير اللون

4. تأكيد التعبئة والتغليف ووضع العلامات

يجب أن يتم وضع علامة على كل أنبوب مع الشركة المصنعة، ASTM B111، C68700، ودرجة الحرارة، والحجم

يجب أن تكون الأنابيب مجمعة بأغطية نهاية واقية لمنع الضرر أثناء الشحن

بالنسبة لتطبيقات ASTM B111، يُسمح فقط بالأنابيب غير الملحومة.يتطلب معيار ASTM B111 على وجه التحديد إنشاءًا سلسًا للمبادل الحراري وأنابيب المكثف.

لماذا سلس؟تعتبر وصلة اللحام في الأنابيب الملحومة موقعًا محتملاً لبدء التآكل، خاصة في خدمة مياه البحر.ASTM B111 C68700 أنبوب غير ملحوميزيل هذا الخطر، مما يوفر مقاومة موحدة للتآكل في جميع الأنحاء.

يعد حساب كمية الأنبوب أمرًا ضروريًا لوضع الميزانية والطلب. هنا طريقة بسيطة:

الخطوة 1: تحديد تخطيط ورقة الأنابيب

قطر الأنابيب (D) بالملم

ميل الأنبوب (من المركز-إلى-تباعد المركز) - عادةً 1.25 × OD للأنبوب

نمط الثلاثي أو المربع؟

الخطوة 2: تقدير عدد الأنابيب
للحصول على تقدير تقريبي:عدد الأنابيب ≈ (مساحة ورقة الأنبوب × عامل التعبئة) / (درجة الأنبوب²)

الخطوة 3: إضافة أنابيب احتياطية
طلب5-10% أنابيب إضافيةل:

تلف التثبيت (الخدوش والخدوش)

التوصيل والاستبدال في المستقبل

الاختبار والاحتفاظ بالعينة

مثال:يجب طلب مكثف يحتوي على 1000 أنبوب1,050-1,100 أنبوبلضمان قطع الغيار الكافية.

سمك الجدار عبارة عن مقايضة-بينيكلفوطول العمر. تكلف الجدران السميكة أكثر ولكنها توفر قدرًا أكبر من التآكل ومعدلات ضغط أعلى.

دليل الاختيار:

نظام نظيف ويتم صيانته جيدًا-.→ 18 BWG هو الأمثل (أفضل قيمة)

المياه العدوانية أو سيئة السيطرة عليها→ 16 BWG أو 14 BWG لبدل التآكل الإضافي

ميزانية محدودة-مشروع مقيد→ 20 BWG قد يعمل ولكنه يتوقع عمرًا أقصر

إحصاءات توفير التكلفة-:يمكن أن يؤدي دفع 30% إضافية مقابل 16 BWG بدلاً من 18 BWG إلى مضاعفة عمر الأنبوب.احسب تكلفة دورة الحياة، وليس سعر الشراء فقط.

تختلف المهل الزمنية بشكل كبير حسب المورد وكمية الطلب. يساعدك فهم ذلك على تخطيط الجدول الزمني لمشروعك.

لتجنب تأخير المشروع:

طلبقبل 8 أسابيع على الأقلتاريخ التثبيت المخطط له

لإعادة الأنابيب في حالات الطوارئ، اسأل عنهاالإنتاج المعجل(تكلفة إضافية)

يحفظمخزون السلامةمن الأحجام المشتركة للمعدات الهامة

1. ما هو الفرق بين ASTM B111 C68700 ومواصفات C68700 الأخرى؟

ASTM B111 هو المعيار المحدد للمبادل الحراري وأنابيب المكثف المصنوعة من سبائك النحاس غير الملحومة.في حين أن C68700 هو تسمية سبيكة UNS، فإن ASTM B111 يحدد متطلبات التصنيع والتفاوتات وإجراءات الاختبار وشروط التسليم للأنابيب المصنوعة من C68700. المواصفات الأخرى (مثل ASTM B359 للأنابيب ذات الزعانف) قد تشير أيضًا إلى C68700، ولكن بالنسبة لأنابيب المبادل الحراري الملساء-،ASTM B111 هي المواصفات الصحيحة.حدد دائمًا كلاً من السبيكة والمعيار: "أنبوب غير ملحوم ASTM B111 C68700."

2. هل يمكن استخدام أنابيب ASTM B111 C68700 للخطوط الهيدروليكية أو الأجهزة؟

لا، ASTM B111 C68700 غير مخصص للتطبيقات الهيدروليكية أو الأجهزة.معيار ASTM B111 مخصص للمبادلات الحرارية والمكثفات. بالنسبة للخطوط الهيدروليكية، استخدم أنبوب النحاس غير الملحوم ASTM B75 أو B280. بالنسبة للأجهزة، استخدم ASTM B819.استخدام C68700 في التطبيق الخاطئيمكن أن يؤدي إلى فشل غير متوقع نظرًا لأن السبيكة مُحسّنة لمقاومة التآكل في مياه التبريد، وليس لخدمة الموائع الهيدروليكية ذات الضغط العالي.

3. ما هو الحد الأقصى لتصنيف الضغط لأنابيب ASTM B111 C68700؟

يعتمد الحد الأقصى لتصنيف الضغط على القطر الخارجي للأنبوب، وسمك الجدار، ودرجة الحرارة، وعامل الأمان. الصيغة الشائعة للأنابيب ذات الجدران الرفيعة-هيصيغة بارلو: P=(2 × S × t) / (OD)، حيث S=الإجهاد المسموح به (حوالي 6000-8000 رطل لكل بوصة مربعة لـ C68700 في درجة حرارة الغرفة). بالنسبة لأنبوب الجدار النموذجي مقاس 19.05 مم (0.75 بوصة) OD × 1.245 مم (0.049 بوصة)، يبلغ ضغط الانفجار حوالي 4000-5000 رطل لكل بوصة مربعة، ولكنيقتصر ضغط التصميم عادةً على 300-500 رطل لكل بوصة مربعةمع عامل أمان 5-10. استشر دائمًا مهندس أوعية الضغط لتطبيقك المحدد.

4. كيف يجب تخزين أنابيب ASTM B111 C68700 قبل التثبيت؟

قم بتخزين أنابيب C68700 في مكان نظيف وجاف وداخلي to prevent corrosion before installation. Follow these guidelines: (1) Keep tubes in their original packaging with end caps until ready to install, (2) Store on flat, padded racks to prevent bending, (3) Maintain storage temperature between 10-35°C (50-95°F), (4) Avoid contact with ammonia, acids, or harsh chemicals, (5) Do not store directly on concrete floors (moisture can cause underside corrosion). For long-term storage (>6 أشهر)، فكر في إضافة مانع التآكل البخاري (VCI) داخل الأنابيب.

5. هل يمكنني مزج أنابيب ASTM B111 C68700 من شركات مصنعة مختلفة في نفس المبادل الحراري؟

من الناحية الفنية نعم، ولكن لا ينصح بذلك.قد يكون لدى الشركات المصنعة المختلفة اختلافات طفيفة في تفاوتات الأبعاد، وتشطيب السطح، وحتى اختلافات كيميائية طفيفة ضمن النطاق المسموح به ASTM. يمكن أن تؤدي أنابيب الخلط إلى: (1) تمدد الأسطوانة غير المتناسق (بعض الأنابيب مفكوكة، وبعضها الآخر ممتد بشكل زائد)، (2) اختلافات كلفانية (غير محتملة ولكنها ممكنة)، (3) سلوك تمدد حراري مختلف.للحصول على أفضل النتائج، قم بشراء جميع الأنابيب لمشروع إعادة أنابيب واحد من نفس الشركة المصنعة ونفس كمية الحرارة.إذا كان لا بد من الخلط، قم بتوثيق الأنابيب التي جاءت من أي مورد بوضوح.

6. ما هو التسامح القياسي للطول لأنابيب ASTM B111 C68700؟

يحدد معيار ASTM B111 تفاوت الطول بمقدار +6 مم / -0 ممللأنابيب التي يصل طولها إلى 6 أمتار (20 قدمًا)، و+10 مم / -0 مم للأنابيب الأطول. وهذا يعني أن الأنابيب لا يمكن أن تكون أقصر من الطول المطلوب، ولكن يمكن أن تكون أطول قليلاً. من الناحية العملية، يمتلك العديد من الموردين ±3 مم.تأكد دائمًا من تحمل الطول مع المورد الخاص بك قبل الطلب، خاصة إذا كان تصميم صفائح الأنابيب الخاص بك يحتوي على خلوصات ضيقة جدًا لإسقاط نهاية الأنبوب خارج وجه صفائح الأنابيب.

7. كيف يمكنني حساب قوة تمدد الأنبوب المطلوبة لـ C68700؟

تعتمد قوة تمدد الأنبوب على القطر الخارجي للأنبوب، وسمك الجدار، ومواد صفائح الأنابيب، وقوة الوصلة المطلوبة. لأستم B111 C68700يتم توسيع الأنابيب إلى صفائح أنابيب من الصلب الكربوني، ويبلغ عزم الدوران النموذجي 50-150 نيوتن متر (40-110 قدم · رطل) اعتمادًا على حجم الأنبوب.المعلمات الحرجة:(1) يجب أن يكون قطر فتحة صفائح الأنابيب OD + 0.1 إلى 0.3 مم، (2) يجب أن تكون صلابة صفائح الأنابيب أقل من أو تساوي 150 HB للتوسع الجيد، (3) استخدم موسعات أسطوانية مشحمة لمنع التهيج. للحصول على حسابات دقيقة، راجع الدليل الفني للشركة المصنعة لموسع الأسطوانة.قد يؤدي التوسيع الزائد- إلى كسر الأنبوب؛ تحت -التوسع يؤدي إلى التسريبات.

8. هل يمكن ثني الأنابيب ASTM B111 C68700 إلى أشكال U-؟

نعم، ولكن يجب عليك اتباع الإجراءات المناسبة لتجنب التشقق الناتج عن التآكل الإجهادي.بالنسبة لتطبيقات الانحناء على شكل U: (1) استخدم الأنابيب الملدنة (O61)، (2) الثني على آلة ثني شياق مناسبة مع الحد الأدنى من نصف قطر الانحناء عادةً 1.5-2× OD للأنبوب، (3) بعد الثني،يتم تخفيف الضغط- عند درجة حرارة 300-400 درجة (570-750 درجة فهرنهايت) لمدة 1-2 ساعة(4) فحص مناطق الانحناء للتأكد من عدم وجود شقوق أو ترقق باستخدام اختبار التيار الدوامي. بدون تخفيف الإجهاد، يمكن أن تتسبب ضغوط الانحناء المتبقية مع الأمونيا أو الرطوبة في حدوث تشققات تآكل إجهادية كارثية في غضون أشهر.

9. ما هو الفرق بين ASTM B111 و ASME SB111 لـ C68700؟

ASTM B111 و ASME SB111 هما معايير متطابقة بشكل أساسي.ASME SB111 هو اعتماد كود ASME للغلايات وأوعية الضغط ASTM B111. الأنابيب التي تتوافق مع ASTM B111 تلبي تلقائيًا متطلبات ASME SB111.الفرق العملي الوحيدهو أن ASME SB111 قد يتطلب وثائق إضافية للسفن المختومة بالرمز-. إذا كان المبادل الحراري الخاص بك يتطلب ختم ASME U-، فحدد "ASME SB111 C68700". بالنسبة للتطبيقات التي لا تحتوي على-تعليمات برمجية، يعد ASTM B111 كافيًا وأقل تكلفة عادةً.

10. كيف يمكنني تنظيف أنابيب C68700 بعد التثبيت ولكن قبل التشغيل؟

يُعد التنظيف قبل-التشغيل أمرًا ضروريًا لإزالة زيوت التصنيع والحطام والأكسدة.الإجراء الموصى به: (1) اغسل بالماء العذب النظيف لإزالة الحطام السائب، (2) قم بتدوير منظف قلوي معتدل (غير محتوي على الأمونيا، درجة الحموضة 9-10) عند درجة حرارة 50-60 لمدة 2-4 ساعات، (3) اشطفه جيدًا بالماء العذب حتى يعود الرقم الهيدروجيني إلى الوضع المحايد، (4) إذا كان التخميل مطلوبًا، قم بتدوير محلول مثبط مخفف.لا تستخدم مطلقًا المنظفات التي تحتوي على الأمونيا-.على C68700 - يمكن أن تتسبب في حدوث تشقق بسبب التآكل الإجهادي. لا تستخدم أبدًا حمض الهيدروكلوريك (HCl) - فهو يهاجم الألمنيوم والنحاس.

لقد اجتاز كل أنبوب في هذه المجموعة فحصًا معتمدًا من جهة خارجية-وفقًا لمعيار ASTM B111 للسبائك C68700. فيما يلي صور فعلية من الفحص الميداني للعميل-، بما في ذلك اختبار التيار الدوامي والتحقق من الأبعاد.

التحقق من عناصر التفتيش:
• اختبار التيار الدوامي (ECT) - لا توجد عيوب في الجدار-.
• القطر الخارجي وسمك الجدار – في حدود ±0.02 مم
• التشطيب السطحي والمزاج (O61) – مطابق للمواصفة ASTM
• الصلابة والتركيب الكيميائي – معتمد.

بعد اجتياز الفحص، يتم تعبئة جميع الأنابيب وفقًا لمعايير التصدير ومتطلبات العملاء-الخاصة. تم توثيق عملية التعبئة أدناه لضمان إمكانية التتبع والتسليم المجاني للتلف-.

خطوات التعبئة الموضحة بالفيديو والصور:
1. تنظيف وتجفيف الأنبوب
2. أغطية نهاية بلاستيكية على كلا الطرفين
3. ورق التغليف المضاد للصدأ -VCI
4. حزمة الربط مع فيلم حاجز الرطوبة
5. علبة خشبية من الخشب الرقائقي (متوافقة مع ISPM-15) مع حشوة رغوية
6. وضع العلامات مع درجة ASTM ورقم الدفعة وختم الفحص

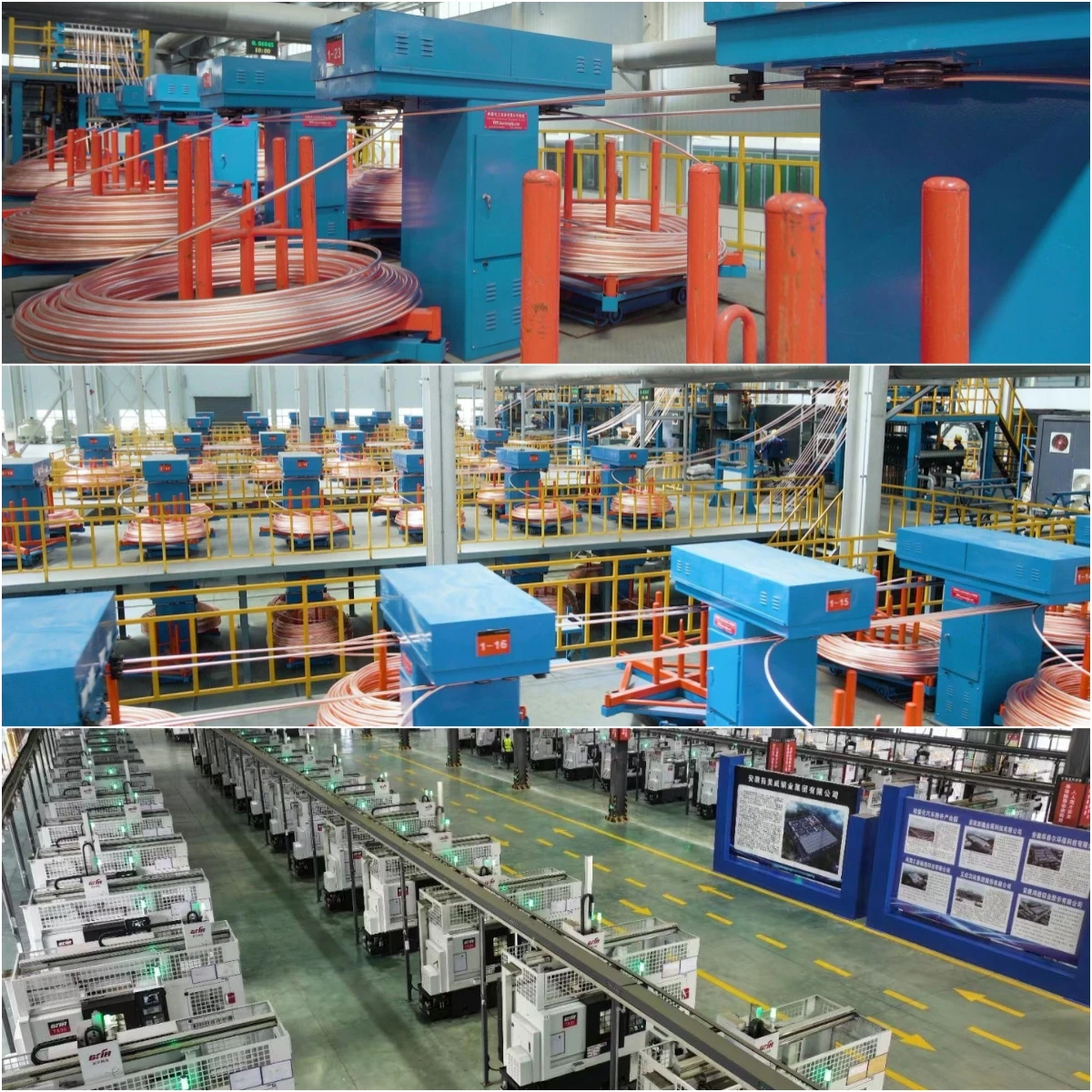

يتم إنتاج جميع أنابيب ASTM C68700 وفحصها بمعداتنا الداخلية-، مما يسمح بالتحكم الكامل في العملية بدءًا من صب القضبان وحتى التعبئة النهائية.

المعدات الرئيسية المستخدمة لهذه الكمية:
• فرن الصهر بالحث – صناعة السبائك الدقيقة (Cu + Zn + Al + As)
• الصب المستمر الأفقي – هيكل البليت الموحد
• مكبس البثق (800 طن / 1630 طن) – تشكيل الأنبوب بدون خياطة
• منضدة الرسم على البارد (5-40 م) - دقة الأبعاد تصل إلى ±0.02 مم
• اختبار التيار الدوامي عبر الإنترنت (FOERSTER / MAC) – 100% NDT
• مقياس سمك الجدار بالموجات فوق الصوتية – مراقبة في الوقت الفعلي-.
• فرن التلدين (جو متحكم فيه) – درجة حرارة O61

-علم القياس الداخلي: الميكرومتر، وأجهزة القياس الدبوسية، والمقارنات البصرية، واختبار الصلابة (HV/HRB)

تتم معايرة جميع المعدات كل ثلاثة أشهر. يمكن تتبع سجلات الإنتاج عن طريق رقم الدفعة.
