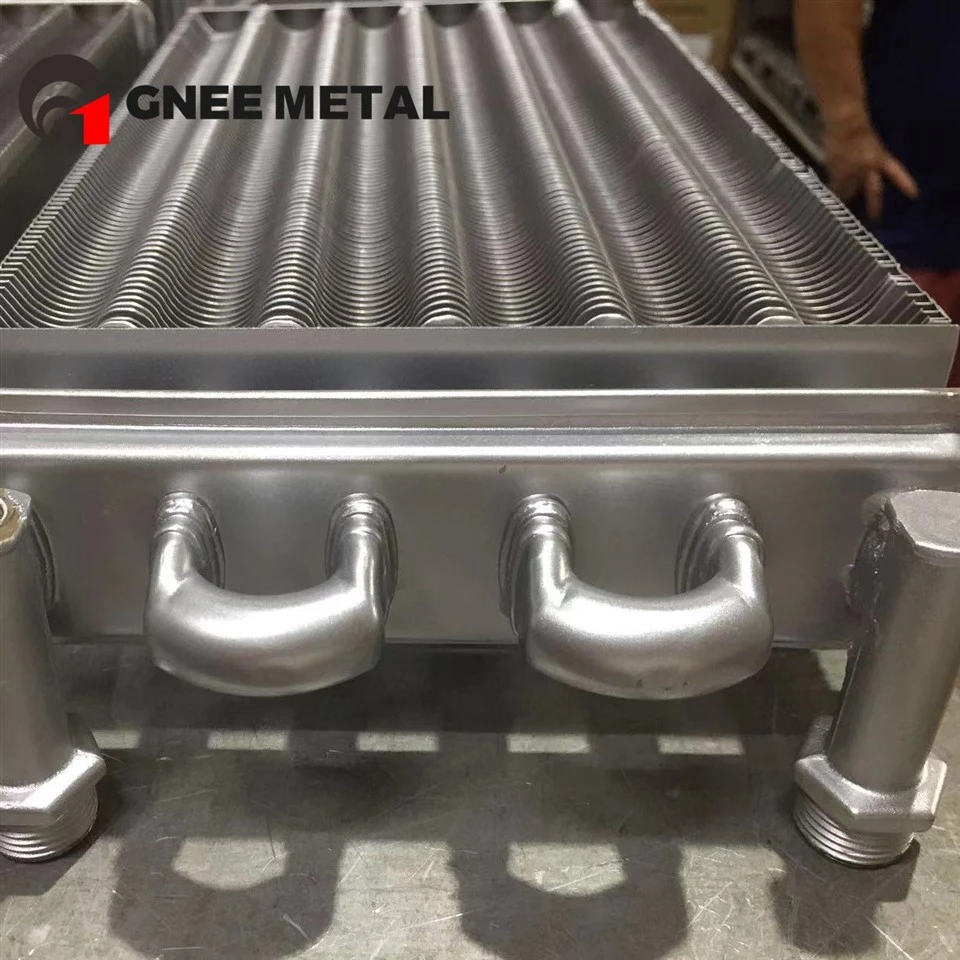

أنبوب المبادل الحراري النحاسي ASTM B111



إذا كانت المواصفات الخاصة بك تناديأستم B111أوأسم SB111، فأنت بحاجة إلى أكثر من مجرد قطعة من الأنبوب. أنت بحاجة إلى إمكانية تتبع المطحنة بالكامل، وخصائص ميكانيكية معتمدة، ومورد يدرك أن الأنبوب الفاشل يعني فشل المبادل الحراري.



نحن تصنيع وتوريدأنبوب المبادل الحراري النحاسي ASTM B111في خمس سبائك أولية:C12200, C44300, C68700, C70600، وC71500. يتم إنتاج كل أنبوب وفقًا للمتطلبات الكيميائية والميكانيكية الدقيقة على أحدث طرازASTM B111 pdfالقياسية، معاختبار التيار الدوامي بنسبة 100%وشهادات اختبار مطحنة كاملةمتضمنة.



سواء كنت تقوم ببناءقذيفة وأنبوب مبادل حراريلمحطة توليد الكهرباء أو استبدال الأنابيب في أمكثف مبادل حراريعلى متن سفينة لديناأنبوب المبادل الحراري النحاسي ASTM B111يوفر الأداء الحراري ومقاومة التآكل التي يتطلبها التصميم الخاص بك.

اطلب أحدث عينة من شهادة اختبار الطاحونة (MTC).



يجب أن توازن مادة أنبوب المبادل الحراري التي تختارها بشكل مثالي بين التوصيل الحراري والطبيعة العدوانية لسائل التبريد لديك. نحن نحتفظ بمخزون كبير من المواد الخام لإنتاج الأنابيب بدرجات متعددة، بما يتوافق تمامًا مع المعايير الدولية بما في ذلكإن 12451وجيس H3300.

إذا كان فريقك الهندسي بحاجة إلى التحقق من التركيبات الكيميائية الدقيقة وقوة الشد، فاتصل بالقسم الفني لدينا للحصول على ورقة بيانات ASTM B111 pdf أو ASME SB111 pdf الشاملة.



جدول اختيار سبائك النحاس القياسية:

سبيكة / الصف	الاسم الشائع	الملف الشخصي للتطبيق الأساسي	ميزة تجهيز المصنع
أستم B111 C12200	دي اتش بي النحاس	مبادلات حرارية تجارية قياسية ومبردات مياه نظيفة.	أقصى الموصلية الحرارية; ممتاز للنحاس.
أستم B111 C44300	الأميرالية النحاس	أنظمة تبريد مياه الأنهار والسوائل المالحة.	وضعت مع مثبطات لمنع إزالة الزنك الشديد.
أستم B111 C68700	نحاس ألومنيوم	-تصميمات مبخر أنبوبي ذو غلاف عالي السرعة (SB111 C68700).	مقاومة استثنائية لهجوم الاصطداموالتآكل.
أستم B111 C70600	كوني 90/10	المكثفات البحرية، المنصات البحرية، بناء السفن.	أنبوب C70600 الموثوق به عالميًاالمقاومة الحيوية لمياه البحر-للتلوث.
أستم B111 C71500	كوني 70/30	واجبات بحرية شديدة وتحلية المياه-بضغط عالٍ.	أنبوب C71500 المتميز يقدمأعلى قوة ميكانيكيةبين سبائك النحاس القياسية.



اختبار تيار إيدي (ECT)

لكلأستم B111المتطلبات، يمر كل أنبوب من خلال جهاز اختبار التيار الدوامي الذي تمت معايرته وفقًا لمعايير NIST. يقوم هذا بالكشف عن الثقوب والخدوش الطولية وتغيرات سمك الجدار. نحن نقدمإيدي تقرير الاختبار الحاليمع كل شحنة.



الاختبار الهيدروستاتيكي

متاح عند الطلب. يتم ضغط الأنابيب إلى الحد الأدنى1000 رطل لكل بوصة مربعةأو كما هو محدد في أمر الشراء الخاص بك. وهذا أمر إلزامي على وجه اليقينغلاية مبادل حراريومكثف مبادل حراريالتطبيقات.



تحديد المواد الإيجابية (PMI)

يتم التحقق من كل مجموعة أنبوب بواسطةقياس طيف الانبعاث البصريلتأكيد تطابقات السبائكأنبوب C70600, أنبوب C71500أو درجتك المحددة. التقرير مؤشر مديري المشترياتتم تضمينه معشهادة اختبار مطحنة.



التفتيش الأبعاد

درجة أنبوب المبادل الحراري, ورقة الأنبوبصالح، وقطر الأنبوبيتم قياسها باستخدام ميكرومتر الليزر ومقاييس الانطلاق/الانطلاق-. نحن نضمن أن كل أنبوب جاهزتوسيع أنبوب المبادل الحراريدون تسربات.



-فحص الطرف الثالث

نحن نرحباس جي اس, بي.في, لويدز، أوتوفالوالتفتيش في المصنع. المشترين منأنبوب المبادل الحراري النحاسي الإمارات العربية المتحدة, المملكة العربية السعودية، وألمانياكثيرًا ما تطلب -شاهدًا من طرف ثالث لاختبار التيار الدوامي.

طلب نموذج تقرير الاختبار (PDF)



سواء كنت تقوم بتصميم مشعاع سيارة مزود بمبادل حراري للسيارات، أو مبرد هواء بمبادل حراري صناعي، أو مكثف ضخم لمبادل حراري، فإننا نقدم الأبعاد الدقيقة المطلوبة للتجميع السلس.



قدرات التصنيع والتسامح:

المعلمة	الأبعاد القياسية المتوفرة	ضمانات الدقة
القطر الخارجي (OD)	المعايير العالمية بما في ذلكأنبوب مبادل حراري نحاسي OD 19 مم, 3/4 بوصة, 5/8 بوصة، وللخدمة الشاقة-.1 بوصةأنابيب.	مرسومة لالتحمل OD ضيقلضمان التوافق التام مع درجة وحواجز أنبوب المبادل الحراري المخصص.
سمك الجدار	سمك جدار أنبوب المبادل الحراري النحاسي المخصص (BWG/SWG).	يتم التحكم بدقة في التركيزلمنع التآكل غير المتكافئ والحفاظ على هوامش السلامة.
الطول والشكل	اختلافات لا حصر لها في طول أنبوب المبادل الحراري النحاسي حتى 30 مترًا.	متوفر كمكونات مبادل حراري لأنابيب نحاسية مستقيمة عادية، أو مثنية بدقة -لمبادل الحرارة الأنبوبي على شكل حرف U ووحدات المبادل الحراري لحزمة الأنبوب على شكل حرف U المجمعة بالكامل. (ملاحظة: يمكننا تحديد المواصفات الدقيقة لقطر أنبوب المبادل الحراري).



A حساب المبادل الحراري لأنبوب النحاستنطوي على عدة متغيرات. على الرغم من أننا لا نقوم بتصميم النظام الخاص بك، إلا أننا نقدم الدعم الهندسي لمساعدتك في تحديد النظام الصحيحأنبوب المبادل الحراري النحاسي ASTM B111تحديد.



المدخلات الرئيسية لتصميم المبادل الحراري:

واجب الحرارة (كيلوواط أو وحدة حرارية بريطانية/ساعة)

درجات حرارة المدخل والمخرج (الجوانب الساخنة والباردة)

معدلات التدفق (جانب الأنبوب وجانب الصدفة)

انخفاض الضغط المسموح به

عوامل التلوث



المخرجات التي تحدد اختيار الأنبوب:

المساحة السطحية المطلوبة لنقل الحرارة (متر مربع)

عدد الأنابيب

أنبوب مبادل حراري من النحاس odوسمك الجدار

طول أنبوب المبادل الحراري النحاسي

الملعب الأنبوب(من المركز-إلى-المسافة المركزية بين الأنابيب)



لقذيفة وأنبوب مبادل حراريمع أش حزمة أنبوب، النصف قطر الانحناءيؤثر أيضًا على عدد الأنابيب وقطر القشرة.

إذا كانت لديك مواصفات أولية للعملية، فأرسلها إلى فريقنا الهندسي. سنوصي بالأكثر-فعالية من حيث التكلفةأستم B111سبيكة وحجم لواجبك.

أرسل بيانات العملية الخاصة بك ← احصل على توصية مجانية بشأن حجم الأنبوب



س 1: ما هو الفرق بين ASTM B111 و ASME SB111؟

أستم B111هي مواصفات المواد.ASME SB111مطابق للمتطلبات الفنية ولكنه مدرج في كود ASME للغلايات وأوعية الضغط. لغلاية مبادل حراريالتطبيقات التي تتطلب ختم ASME، التي تحتاجهاأسم SB111 pdfشهادة. نحن نقدم كليهما.



Q2: كيف يمكنني الحصول على سعر أنبوب المبادل الحراري النحاسي للمتر الواحد؟

تكلفة أنبوب المبادل الحراري النحاسي للمتر الواحديعتمد على السبائك، OD، سمك الجدار، الطول، والكمية.C12200هي أقل تكلفة.C70600ما يقرب من 2x سعرC12200. C71500ما يقرب من 3x السعر. أرسل لنا مواصفاتك الخاصة بالشركةسعر أنبوب المبادل الحراري النحاسي.



س 4: ما هي مدة بقاء أنابيب المبادل الحراري النحاسي ASTM B111؟

العمر المتوقع لأنبوب المبادل الحراري النحاسييتراوح من15 سنة(C12200 في ماء التبريد العدواني) ل30+ سنة(C71500 في مياه البحر النظيفة). تؤثر كيمياء المياه وسرعتها ودرجة حرارتها وممارسات الصيانة بشكل كبير على الحياة الفعلية.



س 5: هل يمكنني لحام أنابيب ASTM B111 C12200؟

لكيفية لحام أنبوب المبادل الحراري النحاسيالجواب القصير هو ذلكيفضل اللحام بالنحاس على اللحام. يستخدمبي سي أو بي-5قضيب حشو ولهب محايد. يتطلب اللحام حشوة منزوعة الأكسدة وتطهير الأرجون. لكيفية ثني أنبوب المبادل الحراري النحاسيوفي الميدان، ننصح بعدم القيام بذلك - فالثني في المصنع يحافظ على سمك الجدار المناسب.



س 6: كيف يتم تنظيف أنبوب المبادل الحراري النحاسي دون إتلافه؟

كيفية تنظيف أنبوب المبادل الحراري النحاسييعتمد على نوع التلوث. بالنسبة للحجم، استخدمتثبيط حامض الستريكأوحمض السلفاميك. لا تستخدم حمض الهيدروكلوريك أبدًا. للتلوث البيولوجي، استخدمثاني أكسيد الكلورأو التنظيف الميكانيكي معفرش نايلون. تجنب الفرش الفولاذية التي تخدش سطح الأنبوب.



س1: ما هو أنبوب المبادل الحراري النحاسي ولماذا استخدامه على المعادن الأخرى؟
A:إنه أنبوب سلس مصمم للنقل الحراري الأمثل. نحن نستخدم النحاس لأن موصليته الحرارية لا مثيل لها، مما يقلل بشكل كبير من مساحة السطح المطلوبة مقارنة بالفولاذ. وهذا يسمح للمهندسين بتصميم أنظمة مدمجة للغاية.



Q2: أنبوب المبادل الحراري النحاسي مقابل الفولاذ المقاوم للصدأ: أيهما أفضل لمشروعي؟
A:ينقل النحاس الحرارة بسرعة تصل إلى 20 مرة أسرع من الفولاذ المقاوم للصدأ ويقاوم بشكل طبيعي التلوث الحيوي البحري. ومع ذلك، يُفضل الفولاذ المقاوم للصدأ إذا كان نظامك يحتوي على مواد كيميائية شديدة التآكل مثل الأحماض القوية أو الأمونيا.



Q3: أنبوب المبادل الحراري النحاسي مقابل النحاس والنيكل: كيف أختار؟
A:يعتبر النحاس القياسي (C12200) مثاليًا للمياه العذبة النظيفة. إذا كانت أجهزتك تستخدم مياه البحر، فيجب عليك الترقية إلى كوبرونيكل (ASTM B111 C70600 أو C71500). إضافة النيكل والحديديعمل على تحسين مقاومة التآكل-بشكل كبيرفي المياه المالحة-عالية السرعة.



س 5: كيفية ثني أو لحام أنبوب المبادل الحراري النحاسي دون الإضرار به؟
A:بالنسبة لحزمة U-، نستخدمثني السحب الدوار باستخدام الحاسب الآلي مع الشياكة الداخليةلمنع الأنبوب من التسطيح. بعد الانحناء، يجب تخفيف الضغط عن طريق التلدين. إذا كنت تريد معرفة كيفية لحام أنبوب المبادل الحراري النحاسي على لوح أنبوب، فإن لحام TIG هو المعيار بالنسبة للنيكل النحاسي، في حين أن اللحام بالنحاس شائع بالنسبة للنحاس النقي. يعد التحكم السليم في الحرارة أمرًا حيويًا لمنع تآكل أنبوب المبادل الحراري النحاسي عند خط اللحام.



التغليف السيئ يدمر حتى أفضل أنابيب المبادل الحراري النحاسي. باعتبارنا مصنعًا محترفًا لأنابيب المبادلات الحرارية النحاسية يخدم أنابيب المبادلات الحرارية النحاسية في الولايات المتحدة الأمريكية وأوروبا والإمارات العربية المتحدة والمملكة العربية السعودية والهند، فإننا نتبع معايير تعبئة الصادرات العسكرية- لضمان عدم حدوث أي ضرر أثناء الشحن البحري أو الجوي.



عملية التغليف القياسية لدينا:

مرحلة التغليف	المادة / الطريقة	غاية
حماية الأنبوب الفردي	ورق VCI مضاد-للصدأ + أغطية طرفية بلاستيكية	يمنع الرطوبة والغبار والخدوش على الأسطح الداخلية للمبادل الحراري لأنبوب النحاس.
التجميع	أشرطة نايلون + فواصل خشبية	يحافظ على تنظيم أحجام أنبوب المبادل الحراري النحاسي مقاس 19 مم أو 1 بوصة أو 5/8 بوصة وخاليًا من الاهتزازات.
حاجز الرطوبة	غلاف سميك من مادة PE (متقلص بالحرارة-)	يحجب الرطوبة أثناء الرحلات البحرية الطويلة لأنبوب المبادل الحراري النحاسي ألمانيا أو المملكة العربية السعودية.
التعبئة الخارجية	قم بتصدير-صناديق الخشب الرقائقي أو الصناديق الخشبية-الصلبة ذات النطاقات	يقاوم التراص والتعامل الخام. يحمل كل صندوق رقم طلب الشراء والسبيكة (على سبيل المثال، SB111 C70600) والكمية.
التوثيق	قائمة التعبئة + شهادة اختبار المطحنة (MTC) المرفقة بالخارج	دعم التخليص الجمركي لموزعي أنابيب المبادلات الحرارية النحاسية والشركاء الموزعين.

بالنسبة لطلبات الحزم -U:يتم وضع المبادل الحراري لأنبوب U والمبادل الحراري لحزمة أنبوب U في أدوات فولاذية مخصصة داخل الصندوق لمنع تشويه نصف قطر الانحناء.



نوع المعدات	المواصفات / القدرة	تأثير الجودة
خط الصب المستمر الأفقي	سعة 10 طن	تنتج أنبوبًا متجانسًا من سبائك النحاس لقضبان المبادل الحراري بدون مسامية.
ثلاثة-مطحنة ثقب اللف	ما يصل إلى 60 ملم OD	التحكم الدقيق في سمك الجدار لسمك جدار أنبوب المبادل الحراري الذي يصل إلى 0.5 مم.
مقعد الرسم البارد	5 رسمات بالتسلسل	يحقق تفاوتات صارمة على طول أنبوب المبادل الحراري النحاسي وقطر أنبوب المبادل الحراري.
استقامة وخط القطع	يتم التحكم في أجهزة CNC-.	قطع نتوءات حرة لأنبوب المبادل الحراري النحاسي مقاس 3/4 بوصة و1 بوصة لأطوال المشروع المحددة.
ش-آلة الثني	نوع مغزل CNC	ينتج مكثف أنبوبي على شكل حرف U ومبادل حراري لحزمة أنبوبي على شكل حرف U دون التواء أو بيضاوية.
إيدي اختبار الحالي	NDT (الاختبار-غير المدمر)	فحص 100% لأنبوب C70600 وأنبوب C71500 بحثًا عن الثقوب أو الشقوق وفقًا لمعايير ASTM B111 pdf.
اختبار الهيدروستاتيكي	ما يصل إلى 200 بار	التحقق من صحة توسيع أنبوب المبادل الحراري وسلامة الأنبوب المتداول.
مطياف	الانبعاثات البصرية (OES)	يؤكد التركيب الكيميائي لدرجات ASME SB111 وEN 12451 وJIS H3300 في كل دفعة.



الشهادات والامتثال لدينا:

ASTM B111 pdf و ASME SB111 pdf إمكانية التتبع الكامل.

نظام إدارة الجودة ISO 9001:2015.

يُقبل-فحص الطرف الثالث: SGS، أو BV، أو Lloyds، أو TUV.

تتوفر تقارير اختبار العمر المتوقع لأنبوب المبادل الحراري النحاسي عند الطلب.

احصل على عرض أسعار سريع وخطة لوجستية
