C70600 مقابل التيتانيوم لأنابيب المبادلات الحرارية

يفوز التيتانيوم بالأداء النقي. لا تتآكل في مياه البحر. ليس بالسرعة العالية. ليس في درجة حرارة عالية. ليس في الرمال. ليس في الكبريتيدات. C70600 لا يمكن أن يطابق ذلك. لكن تكلفة التيتانيوم 3-5 مرات أكثر. لذا فإن السؤال الحقيقي هو: هل يحتاج المبادل الحراري الخاص بك إلى أداء التيتانيوم؟ أم أن C70600 جيد بما فيه الكفاية؟ بالنسبة لمعظم المبادلات الحرارية لمياه البحر، فإن C70600 جيد بما فيه الكفاية. بالنسبة للأشخاص الأقوياء، فأنت بحاجة إلى التيتانيوم.

يستخدمC70600 للمبادلات الحرارية العادية لمياه البحر. استخدم التيتانيوم عندما تتجاوز السرعة 4 م/ث، أو تزيد درجة الحرارة عن 80 درجة، أو يوجد رمل.

حيث يعمل C70600 بشكل جيد:

السرعة أقل من 2.5 م/ث

درجة الحرارة تحت 60 درجة

مياه البحر نظيفة، لا الرمال

المبادلات الحرارية البحرية العادية ومحطات الطاقة

حيث تحتاج التيتانيوم:

السرعة أكثر من 4 م/ث

درجة الحرارة أكثر من 80 درجة

الرمل أو الجزيئات الكاشطة في الماء

وجود الكبريتيدات (الموانئ الملوثة، بعض التصريفات الصناعية)

يكلف التيتانيوم عادة 3 إلى 5 مرات أكثر من C70600. هنا مقارنة تقريبية.

لكن سعر الكيلوغرام الواحد ليس كل القصة. التيتانيوم أيضًا أخف وزنًا (كثافته 4.51 مقابل 8.94 جم/سم³). لذلك، بالنسبة للأبعاد نفسها، يزن أنبوب التيتانيوم نصف ذلك الوزن. ولا تزال تكلفة المتر أعلى، ولكن الفجوة أصغر من تكلفة الكيلوجرام الواحد.

مثال لأنبوب 3/4 بوصة OD x BWG 18 (1 متر):

وزن C70600: 0.49 كجم. التكلفة 4/كجم:4/كجم:1.96

وزن التيتانيوم: 0.25 كجم. التكلفة 16/كجم:16/كجم:4.00

لا يزال التيتانيوم أكثر بنحو 2x لكل متر

أنت تنفق الأموال الإضافية عندما يفشل C70600. فيما يلي الشروط التي تقتل C70600.

الشرط 1: سرعة عالية

الحد C70600 هو 2.5-3.0 م/ث

وفوق ذلك، يأكل التآكل الناتج عن الاصطدام مدخل الأنبوب

يعالج التيتانيوم 10+ م/ث دون أي مشكلة

الحالة الثانية: ارتفاع درجة الحرارة

الحد C70600 هو 60 درجة لمياه البحر

وفوق ذلك، يتضاعف معدل التآكل كل 10 درجات

يعمل التيتانيوم بشكل جيد عند درجة حرارة 100-150 درجة

الحالة 3: الرمل أو المواد الكاشطة

تآكل الرمال C70600

التيتانيوم أصعب بكثير ويقاوم التآكل

الحالة 4: الكبريتيدات (المياه الملوثة)

تقتل الكبريتيدات C70600 بسرعة

التيتانيوم لا يهتم

الشرط 5: متطلبات العمر الطويل (30+ سنة بدون أعطال)

سوف يتآكل C70600 في النهاية

سوف يدوم التيتانيوم أكثر من المبادل الحراري

استخدم C70600 عندما:

سرعة مياه البحر أقل من 2.5 م/ث

درجة حرارة مياه البحر أقل من 60 درجة

الماء نظيف (لا يوجد رمال ولا كبريتيدات)

أنت بخير مع عمر الأنبوب 20-30 عامًا

الميزانية المسبقة مهمة

أمثلة من العالم الحقيقي حيث يكون C70600 مثاليًا:

مبردات السفن (السرعة 1.5-2.0 م/ث، درجة الحرارة 30-40 درجة)

مكثفات محطات توليد الطاقة الساحلية (السرعة 2.0-2.5 م/ث، درجة الحرارة 25-35 درجة)

خطوط مياه إطفاء المنصات البحرية (تدفق متقطع)

مبخرات تحلية المياه ذات درجات الحرارة المنخفضة

من الصعب العمل مع التيتانيوم. C70600 أسهل في الدحرجة واللحام والاستبدال.

ماذا يعني هذا لفريق الصيانة الخاص بك:

يمكن استبدال الأنابيب C70600 بواسطة أي عامل أنابيب مختص

يتطلب التيتانيوم تدريبًا وأدوات خاصة وظروف نظيفة

إذا لم تكن لديك خبرة في مجال التيتانيوم، فسوف تكافح

س1: أيهما أفضل لأنابيب المبادل الحراري C70600 أم التيتانيوم؟

التيتانيوم أفضل في مقاومة التآكل. C70600 أفضل من حيث التكلفة.يبقى التيتانيوم إلى الأبد تقريبًا في مياه البحر. C70600 يدوم 20-30 سنة. بالنسبة لمعظم المبادلات الحرارية، 20-30 سنة كافية. من الصعب تبرير إنفاق 2-3 أضعاف على التيتانيوم ما لم تكن لديك ظروف قاسية (سرعة عالية، درجة حرارة عالية، رمل، كبريتيدات).

س2: هل تكلفة التيتانيوم أكثر من C70600؟

نعم، عادةً ما يكلف التيتانيوم 2-3 مرات أكثر لكل متر لأنابيب المبادل الحراري.سعر المواد الخام للكيلوغرام الواحد أعلى بمقدار 3-5 مرات. لكن كثافة التيتانيوم تصل إلى النصف، لذا تشتري عددًا أقل من الكيلوجرامات. ومع ذلك، فإن حزمة أنابيب التيتانيوم تكلف حوالي ضعف تكلفة حزمة C70600. بالنسبة للمكثف الكبير، يمكن أن يكون هناك فرق بمئات الآلاف من الدولارات.

س 3: ما هي مدة بقاء C70600 في مبادل حراري لمياه البحر مقارنة بالتيتانيوم؟

C70600: 20-30 سنة. التيتانيوم: 50+ سنة.يتم استبدال معظم المبادلات الحرارية أو إعادة توصيلها كل 20 إلى 30 عامًا على أي حال. لذا فإن العمر الإضافي للتيتانيوم قد لا يهم. إذا كان مصنعك يخطط للعمل لمدة 50 عامًا دون إجراء صيانة كبيرة، فإن التيتانيوم منطقي. لدورات الاستبدال العادية، C70600 طويل بما فيه الكفاية.

س 4: متى يجب أن أختار التيتانيوم بدلاً من C70600؟

اختر التيتانيوم عندما يفشل C70600. وهذا يعني السرعة التي تزيد عن 3 م/ث، أو درجة الحرارة أكثر من 60 درجة، أو وجود الرمال في الماء، أو وجود الكبريتيدات.اختر أيضًا التيتانيوم إذا كنت لا تستطيع تحمل أي عطل في الأنبوب على الإطلاق (أنظمة السلامة النووية، وبعض الإنتاج البحري). خلاف ذلك، C70600 على ما يرام.

س 5: هل يمكنني مزج C70600 والتيتانيوم في نفس المبادل الحراري؟

غير مستحسن. لديهم إمكانات كلفانية مختلفة. في مياه البحر، سوف يتآكل المعدن الأقل نبلاً (C70600) بشكل أسرع بالقرب من التيتانيوم.إذا كنت بحاجة إلى استخدام كليهما، قم بعزلهما كهربائيًا. استخدم حشية غير موصلة للكهرباء أو قطعة بكرة. يتجنب معظم المهندسين الخلط.

س6: ما هي المادة الأسهل في لفها إلى لوح الأنبوب؟

C70600 أسهل.إنه أكثر ليونة وأكثر تسامحا. التيتانيوم نابض. يقاوم التشوه. أنت بحاجة إلى المزيد من عزم الدوران. يجب أن تكون فتحات صفائح الأنبوب أكثر نظافة. يجب أن تكون الأدوات المتداول في حالة أفضل. إذا لم يقم متجر الأنابيب الخاص بك بتدوير التيتانيوم من قبل، فتوقع منحنى التعلم.

س7: هل للتيتانيوم أي عيوب مقارنة بـ C70600؟

نعم. التكلفة هي الكبيرة. كما أنه من الصعب تصنيعه. من الصعب أيضًا الحصول على (المهل الزمنية يمكن أن تكون طويلة).يحتوي التيتانيوم أيضًا على خطر التآكل الجلفاني عندما يقترن بمعادن أخرى. يعد C70600 أكثر تسامحًا في الأنظمة المعدنية-المختلطة. والتيتانيوم لا يطلق أيونات النحاس، لذا فهو لا يمنع الحشف الحيوي (لكن الحشف الحيوي لا يضر بالتيتانيوم).

س 8: هل C70600 أو التيتانيوم يقاوم الحشف الحيوي بشكل أفضل؟

يعتبر C70600 أفضل لأنه يطلق أيونات النحاس التي تقتل البرنقيل وبلح البحر.التيتانيوم لا يطلق أي شيء. يرتبط النمو البحري بالتيتانيوم تمامًا كما يرتبط بالبلاستيك. بالنسبة للمبادلات الحرارية التي يصعب تنظيفها، يتمتع C70600 بميزة. بالنسبة للتيتانيوم، تحتاج إلى التنظيف بشكل متكرر أو استخدام طلاء.

س9: هل يمكن استخدام التيتانيوم في درجات حرارة أعلى من C70600 في مياه البحر؟

نعم، التيتانيوم يعمل بشكل جيد عند 100-150 درجة. يتآكل C70600 بسرعة فوق 60 درجة.إذا كان المبادل الحراري الخاص بك يرى مياه البحر الدافئة (المواقع الاستوائية، إعادة تدوير التبريد، بعض تطبيقات العمليات)، فإن التيتانيوم هو الخيار الأفضل. لن يدوم C70600.

س10: ما هي المادة الأقوى؟

التيتانيوم أقوى. تبلغ قوة الشد للتيتانيوم من الدرجة الثانية حوالي 345-450 ميجا باسكال. C70600 هو 310 ميجا باسكال.قوة الخضوع أعلى أيضًا. لكن القوة نادراً ما تكون العامل المحدد لأنابيب المبادلات الحرارية. مقاومة التآكل والتكلفة أكثر أهمية.

س 11: هل يعمل التيتانيوم في مياه البحر الملوثة حيث يفشل C70600؟

نعم. الكبريتيدات لا تؤثر على التيتانيوم. C70600 يفشل بسرعة في الكبريتيدات.إذا كانت مياه البحر تأتي من ميناء ملوث أو مصب نهر أو مصبات صناعية، فإن C70600 يكون محفوفًا بالمخاطر. التيتانيوم آمن. اختبار كيمياء المياه الخاصة بك قبل اتخاذ القرار.

س12: ما هي المواد التي تستخدمها معظم المبادلات الحرارية الجديدة لمياه البحر؟

في الظروف العادية، لا يزال C70600 هو الخيار الأكثر شيوعًا.يُستخدم التيتانيوم في الظروف القاسية أو في التصميمات المتميزة طويلة العمر. بالنسبة للمبادلات الحرارية على متن السفن، يهيمن C70600. بالنسبة لمحطات الطاقة الساحلية، يعتبر C70600 هو المعيار. يتم تحديد التيتانيوم فقط عند الحاجة إليه.

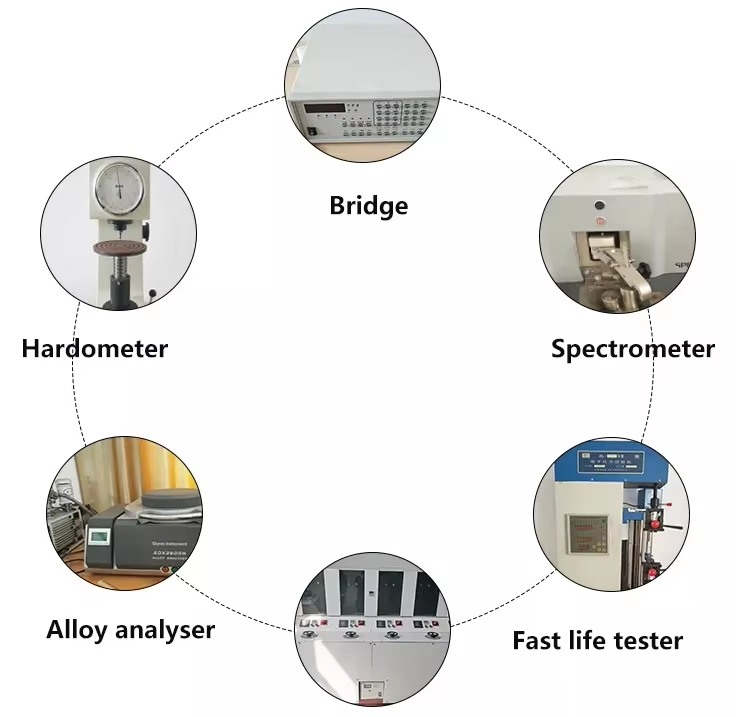

أولا، الكيمياء. نضع عينة في مطيافنا (ASTM E1473). يجب أن تتراوح نسبة النيكل بين 9% و11%. الحديد بين 1% و1.8%. إذا تم إيقافه، فسيتم رفض الذوبان بالكامل. لا حجة.

ثم الميكانيكية. يتم سحب أنبوب واحد لكل حرارة حتى ينكسر (ASTM E8). يجب أن تصل إلى 310 ميجا باسكال. نقوم أيضًا بتسوية الحلقة. ضغط عليه إلى ثلاثة أضعاف الجدار. إذا تشققت، رفض. مضيئة عينة مع مخروط 30 درجة. إذا انقسمت، رفض.

ثم التيار الدوامي. هذا هو 100٪ من الأنابيب. يمر المسبار عبر كل أنبوب (ASTM E243). أي إشارة فوق الخط، الأنبوب خارج. لا الترقيع. لا "جيدة بما فيه الكفاية".

تحصل على تقرير اختبار المطحنة مع كل طلب. رقم الحرارة على كل أنبوب. إذا كنت تريد مشاهدة SGS أو BV، فيمكننا إعداد ذلك.

يحصل كل أنبوب على أغطية بلاستيكية على كلا الطرفين. يحافظ على الأوساخ والماء. بين الطبقات نضع ورق VCI. يوقف الصدأ الناتج عن التكثيف أثناء رحلة القارب الطويلة.

يتم تغليف كل حزمة بالانكماش. الذي يحبس الرطوبة. ثم الأشرطة الفولاذية، أربعة إلى ستة لكل حزمة. بالنسبة للأنابيب الصغيرة أو الأطوال المقطوعة، نستخدم الصناديق الخشبية. بالنسبة للأنابيب القياسية بطول 6 أمتار، يتم وضع أشرطة فولاذية على لوح خشبي.

الملصق مقاوم للماء. يُظهر الدرجة (C70600 / 90/10)، الحجم (OD x BWG)، رقم الحرارة، الكمية، والطول.

قبل إغلاق الحاوية، نلتقط الصور ونلصق قائمة التعبئة داخل الباب. نرسل لك الصور.

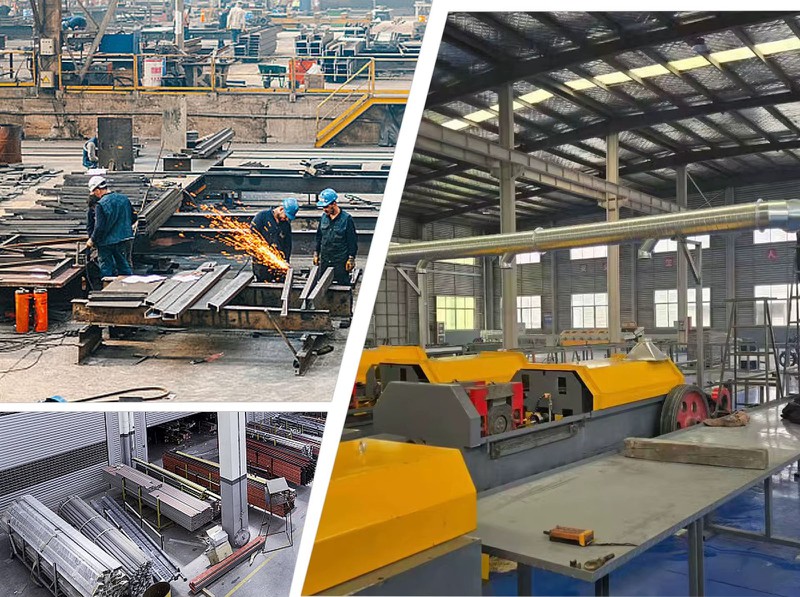

ثلاثة أفران صهر، 5 طن لكل منهما. يدخل النحاس والنيكل والحديد. وتخرج السبائك السائلة.

يقوم خطان للصب بصب هذا السائل في كتلة صلبة بعرض. 80مم إلى 220 مم.

تعمل مكبستا البثق (2500T و3500T) على إحداث ثقب في قطعة العمل. الآن هي قذيفة جوفاء.

تقوم أربع مطاحن بيلجر بدحرجة القشرة للأسفل. قطر أصغر، سطح أكثر سلاسة.

ثمانية مقاعد رسم تسحب الأنبوب من خلال القالب. هذا يحصل على OD وسمك الجدار الدقيق الذي طلبته.

تقوم أربعة أفران تلدين بتسخين الأنبوب إلى 600 درجة. يؤدي ذلك إلى تليينها حتى تتمكن من ثنيها ولفها في صفائح أنبوبية.

ثلاثة خطوط استقامة وقطع تجعل الأنبوب مستقيمًا وتقطعه حسب طولك.

تقوم آلتان للتيار الدوامي بفحص كل أنبوب قبل التعبئة.
