ASTM B111 C70600 للمبادلات الحرارية المبردة بمياه البحر

C70600 يقاوم التآكل بمياه البحر، ويمنع الحشف الحيوي، ويكلف أقل من السبائك الغريبة.ثلاثة أسباب تدفع هذا الاختيار.

أولا، مقاومة التآكل.يشكل C70600 طبقة واقية من أكسيد النيكل والحديد في مياه البحر. يقوم هذا الفيلم بإصلاح نفسه في حالة تلفه. معدل التآكل الموحد هو 0.025 مم / سنة أو أقل. لا تأليب، لا تكسير.

ثانيا، منع الحشف الحيوي.تتحرر أيونات النحاس ببطء من سطح الأنبوب. لن يتم ربط البرنقيل وبلح البحر والطحالب. لا توجد مادة أنبوبية أخرى تقوم بهذا بشكل طبيعي.

ثالثا، تكلفة معقولة.يقع C70600 بين الفولاذ الكربوني (الرخيص ولكنه يفشل بسرعة) والتيتانيوم (ممتاز ولكنه باهظ الثمن). بالنسبة لمعظم المبادلات الحرارية لمياه البحر، فإن C70600 هو الأفضل من حيث القيمة.

BWG 18 (1.24 مم) وBWG 16 (1.65 مم) هما سمك الجدار الأكثر شيوعًا لأنابيب المبادل الحراري C70600.يعتمد الاختيار على عدوانية مياه البحر وضغطها.

اختيار BWG النموذجي حسب التطبيق:

القاعدة العامة:جدار أرق (BWG 18) لنقل الحرارة بشكل أفضل. جدار أكثر سمكًا (BWG 16) لزيادة الضغط أو السماح بالتآكل لفترة أطول.

يتفوق C70600 على النحاس والنحاس في مياه البحر. إنه يفقد التيتانيوم في السرعة العالية أو الخدمة في درجات الحرارة المرتفعة.لكن تكلفة التيتانيوم تزيد بمقدار 3-5 مرات. إليك كيفية تكديس C70600.

جدول مقارنة للمبادلات الحرارية المبردة بمياه البحر:

بالنسبة للمبادلات الحرارية العادية لمياه البحر، يعتبر C70600 هو المعيار المعتمد. لا ترجع إلى الألومنيوم والنحاس أو 316L. لا تقم بالترقية إلى التيتانيوم إلا إذا كنت في حاجة إلى ذلك.

ابق أقل من 2.5 م/ث و60 درجة لخدمة المبادل الحراري C70600 على المدى الطويل.وهذان هما الحدان الصعبان.

وأوضح حد السرعة:

أقل من 1.5 م/ث: طبقة حماية آمنة ومستقرة

1.5 إلى 2.5 م/ث: مقبول للخدمة المستمرة

أعلى من 2.5 م/ث: يزيد خطر التآكل عند الاصطدام

أعلى من 3.0 م/ث: لا تستخدم C70600

وأوضح حد درجة الحرارة:

أقل من 40 درجة: ممتاز، وأدنى معدل للتآكل

40 إلى 60 درجة: مقبول، وراقب بانتظام

فوق 60 درجة: يتسارع معدل التآكل بشكل حاد

فوق 80 درجة: لا تستخدم C70600

تدوم أنابيب C70600 عادةً من 20 إلى 30 عامًا في المبادلات الحرارية لمياه البحر المصممة بشكل صحيح.يبقى الفيلم الواقي ثابتًا. معدل التآكل يمكن التنبؤ به. أقل من 1% من الأنابيب تفشل في العقد الأول.

يكلف C70600 حوالي 30-50% أكثر من النحاس أو النحاس الأصفر، ولكن 70-80% أقل من التيتانيوم.هنا مقارنة الأسعار التقريبية للكيلوغرام الواحد.

المواد الرخيصة (النحاس، النحاس، 316L) تفشل في مياه البحر. تكلفة الاستبدال تتجاوز المدخرات.

يعمل C70600 وتكاليف معقولة.

يعمل التيتانيوم بشكل مثالي ولكنه يكلف أكثر من ذلك بكثير. حدد التيتانيوم فقط إذا تجاوزت السرعة 4 م/ث، أو تجاوزت درجة الحرارة 80 درجة، أو كان هناك رمل.

استخدم C70600 لمعظم المبادلات الحرارية لمياه البحر. قم بالتبديل إلى C71500 فقط عندما تتجاوز السرعة 2.5 م/ث أو تتجاوز درجة الحرارة 60 درجة.

س 1: لماذا يتم استخدام C70600 في المبادلات الحرارية لمياه البحر؟

يقدم C70600 ثلاث فوائد رئيسية للمبادلات الحرارية لمياه البحر.أولاً، إنه يقاوم التآكل الناتج عن مياه البحر من خلال طبقة أكسيد ذاتية الإصلاح. ثانيًا، يمنع الحشف الحيوي لأن أيونات النحاس تقتل البرنقيل والطحالب. ثالثًا، تكلفته أقل بكثير من التيتانيوم بينما يدوم لمدة 20-30 عامًا. لا توجد مادة أنبوبية أخرى تجمع بين المزايا الثلاث عند نقطة السعر هذه.

س 2: ما هو BWG الأكثر شيوعًا لأنابيب المكثف C70600؟

BWG 18 (جدار 1.24 مم) هو السُمك الأكثر شيوعًا لأنابيب المكثف C70600.تستخدم محطات توليد الطاقة والسفن BWG 18 لمعظم التطبيقات. يتم استخدام BWG 16 (جدار 1.65 مم) للضغط العالي أو عند الحاجة إلى بدل إضافي للتآكل. تعمل الجدران السميكة على تقليل انتقال الحرارة، لذلك يحدد المهندسون الجدار الأنحف الذي لا يزال يوفر هامش الأمان.

س 3: هل يمكن استخدام C70600 للمبخرات؟

نعم، يعمل C70600 بشكل جيد في المبخرات، وليس المكثفات فقط.ومع ذلك، انتبه إلى درجة الحرارة. غالبًا ما تكون المبخرات أكثر سخونة من المكثفات. حافظ على درجة الحرارة أقل من 60 درجة لـ C70600. وفوق ذلك، انتقل إلى C71500. تحقق أيضًا من التدفق ثنائي الطور (الماء بالإضافة إلى البخار) والذي يمكن أن يسبب التآكل حتى عند السرعات المعتدلة.

س 4: كيف تقوم بلف الأنابيب C70600 إلى لوح الأنبوب؟

يتم توسيع الأنابيب C70600 إلى صفائح أنبوبية باستخدام موسع متدحرج.هذه العملية مشابهة لسبائك النحاس الأخرى. استخدم الزيت الخفيف كمواد تشحيم. قم باللف حتى يصبح جدار الأنبوب ثابتًا على فتحة الأنبوب. لا تتدحرج. من السهل توسيع الصلب C70600 (مزاج O60). لا ينبغي استخدام C70600 المرسوم بقوة لألواح الأنابيب لأنه قد يتشقق.

س 5: ما هو عامل التلوث النموذجي لـ C70600؟

يحتوي C70600 على عامل قاذورات منخفض لأنه يقاوم النمو البيولوجي.بالنسبة لتصميم المبادل الحراري، يعتبر عامل التلوث من 0.0002 إلى 0.0005 متر مربع · كلفن/وات نموذجيًا لـ C70600 في مياه البحر. وهذا أقل بكثير من الفولاذ الكربوني (0.001-0.002) أو الفولاذ المقاوم للصدأ (0.0005-0.001). عامل القاذورات الأقل يعني مبادل حراري أصغر لنفس المهمة.

س 6: ما هي مدة بقاء أنابيب المبادل الحراري C70600؟

من 20 إلى 30 عامًا هو عمر نموذجي للمبادلات الحرارية C70600 المصممة بشكل جيد.يحافظ الفيلم الواقي على معدل التآكل أقل من 0.025 مم/سنة. وبهذا المعدل، يستغرق أنبوب BWG 18 مقاس 1.24 مم من 40 إلى 50 عامًا ليفقد نصف سمك جداره. من الناحية العملية، هناك عوامل أخرى مثل تآكل المدخل أو اضطرابات بدء التشغيل تسبب الفشل قبل أن يحدث التآكل الموحد. ومع ذلك، 20-30 سنة ممتازة.

س7: هل يمكن استبدال أنابيب C70600 بشكل فردي؟

نعم، يمكن سحب الأنابيب الفردية C70600 واستبدالها دون إعادة ربط الحزمة بأكملها.يمكنك قطع الأنبوب المتدفق باستخدام لوح الأنبوب من كلا الطرفين، وتقسيمه باستخدام ساحب الأنبوب، وإزالته، ولف أنبوب جديد في نفس الفتحات. هذه هي الممارسة القياسية. احتفظ بالأنابيب الاحتياطية في المخزن لهذا السبب.

س8: ماذا يحدث إذا كانت سرعة مياه البحر منخفضة جدًا في المبادل الحراري؟

تستقر الرواسب ويتراكم الحطام عندما تنخفض السرعة إلى أقل من 0.5-1.0 م/ث.هذا هو الركود. يمكن أن يؤدي الحطام الموجود تحت الرواسب إلى حدوث تآكل موضعي. قد تلتصق بعض النموات البحرية أيضًا بسرعة منخفضة جدًا. الحفاظ على ما لا يقل عن 1.0-1.5 م / ث في أنابيب C70600 أثناء التشغيل. إذا كانت السرعة يجب أن تكون أقل، قم بزيادة وتيرة الفحص.

س9: هل يتطلب الطراز C70600 مياه بحر من جانب الأنبوب أو من جانب الصدفة؟

يجب أن تمر مياه البحر دائمًا من خلال جانب الأنبوب، وليس جانب الصدفة، عند استخدام C70600.يتيح التدفق الجانبي للأنبوب تنظيفًا أسهل وتحكمًا أفضل في السرعة وفحصًا أبسط. تعتبر مياه البحر من جانب الصدفة مع أنابيب النحاس والنيكل نادرة ولا ينصح بها. وضع مياه البحر داخل الأنابيب. ضع ماء التبريد أو المبرد على جانب الصدفة.

س 10: ما هو الحد الأقصى لطول الأنبوب للمبادلات الحرارية C70600؟

15 مترًا (حوالي 49 قدمًا) هو الحد الأقصى العملي لأنابيب C70600 بدون دعامات.الأنابيب الأطول عرضة للترهل والاهتزاز. للحصول على حزم أطول، أضف دعامات أنبوبية متوسطة. لا يقتصر طول الأنبوب على مادة C70600 بل على التصميم الميكانيكي. تستخدم بعض محطات الطاقة أنابيب بطول 20-25 مترًا مع لوحات دعم متعددة.

س 11: هل يمكنني استخدام C70600 للمبادلات الحرارية ذات الغلاف والأنبوب؟

نعم، C70600 شائع جدًا في المبادلات الحرارية ذات الغلاف والأنبوب.في الواقع، تستخدم معظم المبادلات الحرارية ذات الغلاف والأنبوب المبردة بمياه البحر أنابيب C70600 أو C71500. عادة ما تكون مادة الصدفة من الفولاذ الكربوني أو النحاس البحري أو النيكل النحاسي اعتمادًا على جانب مياه البحر. غالبًا ما تكون صفائح الأنابيب من النحاس البحري أو النيكل النحاسي لتتناسب مع مادة الأنبوب.

س 12: كيف يمكن مقارنة C70600 بالتيتانيوم للمبادلات الحرارية؟

يدوم التيتانيوم لفترة أطول ولكنه يكلف 3-5 مرات أكثر. C70600 هو خيار القيمة للظروف العادية. Titanium resists all forms of seawater corrosion, even at high velocity and high temperature. It also does not biofoul. However, titanium is expensive and harder to roll into tube sheets. Use titanium for very aggressive jobs (sand, high velocity >4 m/s, temperature >80 درجة). استخدم C70600 لكل شيء آخر.

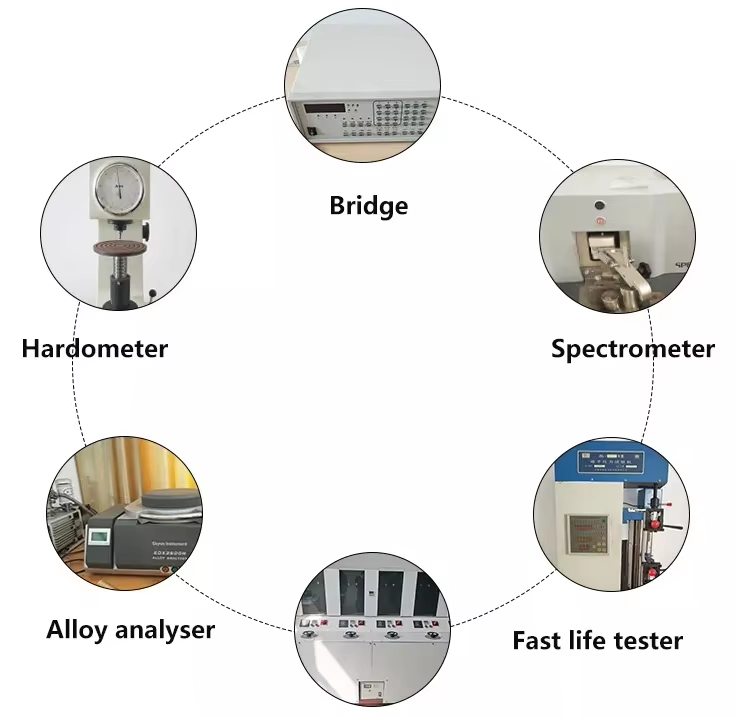

تخضع كل دفعة أنبوبية لـ 5 عمليات فحص قبل الشحن:

كيمياء→ يؤكد المطياف Ni 9-11%، Fe 1.0-1.8% (ASTM E1473)

قوة→ اختبار السحب حتى الاستراحة. يجب أن تصل إلى 310 ميجا باسكال كحد أدنى (ASTM E8)

عيوب→ يمر مسبار التيار الدوامي عبر كل أنبوب. أي إشارة=مرفوضة (ASTM E243)

ليونة→ قم بتسوية الحلقة على الحائط 3x. لا يسمح بالشقوق (ASTM B968)

التسريبات→ الضغط الهيدروستاتيكي 3000 رطل لكل بوصة مربعة، استمر لمدة 10 ثوانٍ (ASTM B111)

تحصل على تقرير اختبار المطحنة مع كل طلب. يتوفر فحص الطرف الثالث (SGS، BV، Lloyds).

قبعات بلاستيكية على كلا الطرفين

ورق VCI بين طبقات الأنبوب

تقليص التفاف حول كل حزمة

الربط الصلب لتأمين الحزمة

علبة خشبية لأطوال القطع الصغيرة أو الأحجام الهشة

حزمة فولاذية + لوح خشبي للأنابيب القياسية 6-12 م

ملصق مقاوم للماء مع الدرجة، OD، الجدار، رقم الحرارة، الكمية

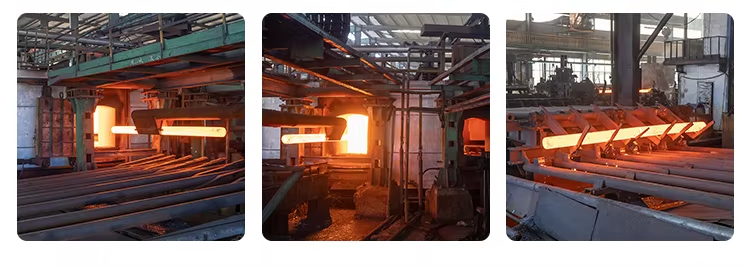

من المواد الخام إلى الأنبوب النهائي في مصنع واحد:

ذوبان(3 أفران، 5 طن لكل منهما) → يحول النحاس + النيكل + الحديد إلى سبيكة سائلة

صب(خطين) → يصب السائل في قطعة صلبة بقطر 80-220 مم

البثق(ضغط 3500 طن) ← يقوم بثقب البليت في غلاف الأنبوب المجوف

الرسم البارد(8 مقاعد) ← تسحب القشرة من خلال القوالب لتقليص القطر الخارجي والجدار

الصلب(4 أفران) → يسخن الأنبوب إلى 600 درجة لينعم بعد الرسم

استقامة وقطع(3 خطوط) → يجعل الأنبوب مستقيمًا ويقطع إلى الطول

اختبار(2 جهاز تيار إيدي) → فحص 100%
