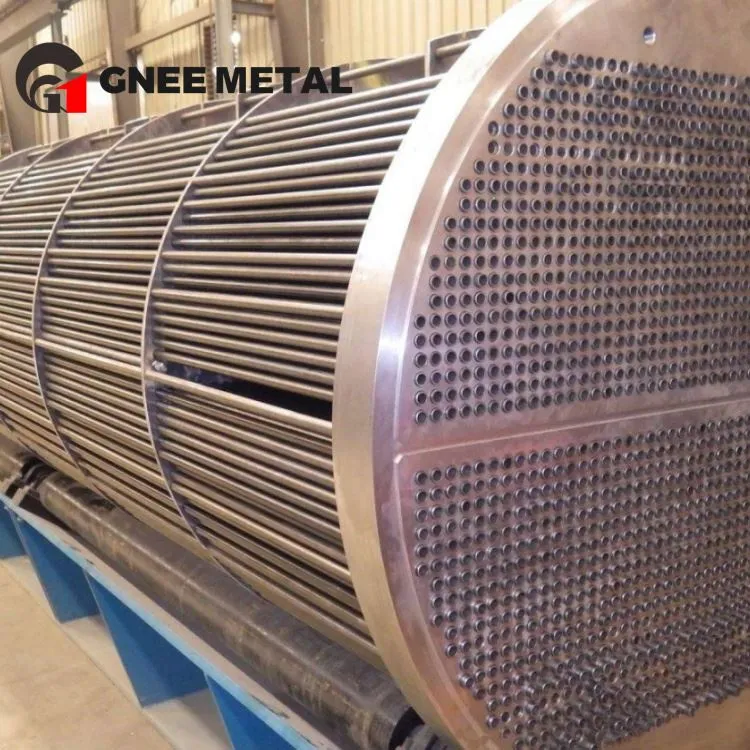

أنبوب مبادل حراري من النحاس والنيكل (C70600/C71500)



في الهندسة البحرية وقطاعات النفط والغاز البحرية، تتطلب الطبيعة القاسية لتآكل مياه البحر مواد تتجاوز السبائك القياسية.أنبوب مبادل حراري من النحاس والنيكلالحلول على وجه التحديدC70600 (90/10)وC71500 (70/30)، أصبحت معيار الصناعة للمتانة والكفاءة الحرارية. كما المتخصصةمصنعي أنابيب المبادل الحراري للنحاس والنيكل، نحن ننتج أنابيب غير ملحومة مصممة لتكوين طبقة أكسيد وقائية طبيعية، مما يضمن الموثوقية على المدى الطويل-في بيئات مياه البحر-عالية السرعة.

احصل على عرض أسعار الأولوية الخاص بك اليوم



الاثنان الأكثر شيوعاأنبوب مبادل حراري من النحاس والنيكلالسبائك هيC70600 (90/10)وC71500 (70/30). يوضح الجدول أدناه الاختلافات لمساعدتك في اختيار السبيكة المناسبة لجهازكقذيفة وأنبوب مبادل حراري.

ملكية	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
التركيب الاسمي	90% نحاس، 10% نيكل، 1.4% حديد، 0.8% منغنيز	70% نحاس، 30% نيكل، 0.5% حديد، 0.5% منغنيز
قوة الشد (دقيقة)	45000 رطل لكل بوصة مربعة (310 ميجا باسكال)	60.000 رطل لكل بوصة مربعة (415 ميجا باسكال)
قوة الخضوع (دقيقة)	15000 رطل لكل بوصة مربعة (105 ميجا باسكال)	25000 رطل لكل بوصة مربعة (170 ميجا باسكال)
الموصلية الحرارية	29 وحدة حرارية بريطانية/(ساعة·قدم·درجة فهرنهايت) (50 واط/م·ك)	17 وحدة حرارية بريطانية/(ساعة·قدم·درجة فهرنهايت) (29 واط/م·ك)
حد سرعة مياه البحر	ما يصل إلى 3.5 م/ث (11.5 قدم/ث)	ما يصل إلى 4.5 م/ث (15 قدم/ث)
مقاومة التآكل	ممتاز لمياه البحر العامة	ممتاز لمياه البحر-عالية السرعة أو الحامضة أو الملوثة
التكلفة النسبية	متوسط-مرتفع	الأعلى
أفضل تطبيق	مكثف مبادل حراري, مبخر أنبوب القشرةعلى السفن والمنصات البحرية	مكثفات محطات توليد الكهرباءغلاية مبادل حراريمع ارتفاع درجة حرارة مياه البحر-وخدمة الغاز الحامض



متى تختار C70600:

التبريد العام لمياه البحر على السفن والمنصات البحرية

أنبوب المبادل الحراري النحاسي مقابل النحاس والنيكل – C70600هو الجواب القياسي لمعظم الواجبات البحرية

ميزانية-مشروعات واعية لا تزال بحاجة إلى مقاومة ممتازة للتآكل



متى تختار C71500:

مياه البحر عالية السرعة-تزيد عن 3.5 م/ث

مياه البحر الملوثة أو قليلة الملوحة مع كبريتيد الهيدروجين

درجة حرارة مرتفعة-.قذيفة وأنبوب مبادل حراريالتطبيقات (فوق 120 درجة / 250 درجة فهرنهايت)

خدمة الغاز الحامض أو الأمونيا حيثتآكل أنبوب المبادل الحراري النحاسيهو خطر معروف

التطبيقات التي تتطلب الحد الأقصىالعمر المتوقع لأنبوب المبادل الحراري النحاسي(30+ سنة)



للحصول على تفاصيلأنبوب مبادل حراري من النحاس مقابل الفولاذ المقاوم للصدأمقارنة مياه البحر,C70600وC71500يتفوق على معظم درجات الفولاذ المقاوم للصدأ في مقاومة التآكل والحفر.

أرسل أحوال مياه البحر الخاصة بك



مقاومة التآكل ممتازة

تتآكل مياه البحر بسرعات أعلى من 1.5 م/ثC12200وC44300. C70600مقابض الأنبوب تصل إلى3.5 m/s. C71500مقابض الأنبوب تصل إلى4.5 m/s. وهذا يعني أصغرقطر أنبوب المبادل الحراريومعاملات نقل الحرارة أعلى.



مقاومة الحشف الحيوي الطبيعي

تطلق أسطح النحاس والنيكل أيونات النحاس التي تمنع التصاق البرنقيل وبلح البحر. أأنبوب مبادل حراري من النحاس والنيكلتتطلب الحزمة تنظيفًا أقل تكرارًا من الفولاذ المقاوم للصدأ أو التيتانيوم.



قابلية تصنيع جيدة

C70600وC71500يمكن أن تكون عازمة فيش أنبوب مبادل حراريالتكوينات، توالت فيصفائح الأنبوب، وتوسيعها باستخدام المعيارتوسيع أنبوب المبادل الحراريمعدات.



ثبت العمر المتوقع

العمر المتوقع لأنبوب المبادل الحراري النحاسيلC70600في مياه البحر النظيفة20 إلى 30 سنة. لC71500، يتوقع30+ سنة. تعمل العديد من السفن البحريةأنبوب مبادل حراري من النحاس والنيكلحزم لمدة 40 عاما مع كيمياء المياه المناسبة.



التطبيقات الشائعة لأنبوب المبادل الحراري للنحاس والنيكل:

مكثف مبادل حراريعلى السفن والغواصات والمنصات البحرية

مبخر أنبوب القشرةفي محطات تحلية المياه

ش أنبوب المكثففي محطات الطاقة

مبادل حراري التكييفعلى السفن البحرية

غلاية مبادل حراريسخانات مياه التغذية

قذيفة وأنبوب مبادل حراريفي المصانع الكيماوية تعالج السوائل المسببة للتآكل



نحن توريدC70600وC71500ليس فقط كأنابيب مستقيمة عارية، ولكن كمكونات نهائية جاهزة للتثبيت في منزلكقذيفة وأنبوب مبادل حراري. وفيما يلي عرضنا الكامل.

أنابيب النيكل النحاسية العارية

المعلمة	C70600 (90/10)	C71500 (70/30)	التطبيق المشترك
القطر الخارجي – 5/8 بوصة (15.88 ملم)	في الأوراق المالية	صنع حسب الطلب	البحريةمبادل حراري التكييف, سيارة مبادل حراريمبردات
القطر الخارجي – 3/4 بوصة (19.05 ملم)	في الأوراق المالية	مخزون محدود	أنبوب مبادل حراري من النحاس مقاس 19 مم– الأكثر شيوعا للمكثفات البحرية
القطر الخارجي – 1 بوصة (25.4 ملم)	في الأوراق المالية	صنع حسب الطلب	مبخر أنبوب القشرةمحطة توليد الكهرباءش أنبوب المكثف
القطر الخارجي – 1.25 بوصة (31.75 ملم)	صنع حسب الطلب	صنع حسب الطلب	كبيرقذيفة وأنبوب مبادل حراري
القطر الخارجي – 1.5 بوصة (38.1 ملم)	صنع حسب الطلب	صنع حسب الطلب	أنظمة مياه البحر ذات التدفق العالي-
سمك الجدار	0.7 ملم – 3.0 ملم	0.7 ملم – 3.0 ملم	الجدران السميكة تزيد من خطر التآكل
طول	1m – 30m	1m – 30m	مخزون قياسي 6 م؛ قطع إلى الطول الدقيق المتاح
التسامح (OD)	± 0.05 ملم	± 0.05 ملم	يلتقيASTM B111 pdfمتطلبات



U بيند أنابيب النحاس والنيكل

نحن نصنعش أنبوب مبادل حراريالمكونات فيC70600وC71500علىالشواذ مغزل باستخدام الحاسب الآليلضمان نصف قطر ثابت، وعدم وجود بيضاوية، وعدم وجود تسجيل داخلي.



المعلمة	C70600 (90/10)	C71500 (70/30)
القطر الخارجي – 5/8 بوصة (15.88 ملم)	في الأوراق المالية	صنع حسب الطلب
القطر الخارجي – 3/4 بوصة (19.05 ملم)	في الأوراق المالية	مخزون محدود
القطر الخارجي – 1 بوصة (25.4 ملم)	في الأوراق المالية	صنع حسب الطلب
القطر الخارجي – 1.25 بوصة (31.75 ملم)	صنع حسب الطلب	صنع حسب الطلب
القطر الخارجي – 1.5 بوصة (38.1 ملم)	صنع حسب الطلب	صنع حسب الطلب
سمك الجدار	0.7 ملم - 2.5 ملم	0.8 ملم - 2.5 ملم
الحد الأدنى لنصف قطر الانحناء (الخط المركزي)	1.5 × القطر الخارجي	2.0 × التطوير التنظيمي
طول الساق (الجزء المستقيم)	500 مم - 12000 مم	500 مم - 12000 مم
زاوية الانحناء	180 درجة (معيار U)	180 درجة (معيار U)
طول الظل (بعد الانحناء)	25 ملم - 100 ملم	25 ملم - 100 ملم



نصف قطر U Bend القياسي لـ OD المشترك (C70600):

أنبوب التطوير التنظيمي	الحد الأدنى من CLR (نصف القطر المركزي)	الأسهم القياسية CLR
5/8 بوصة (15.88 ملم)	23.8 ملم (1.5 × OD)	25 ملم، 30 ملم، 38 ملم
3/4 بوصة (19.05 ملم)	28.6 ملم (1.5 × OD)	30 ملم، 38 ملم، 45 ملم
1 بوصة (25.4 ملم)	38.1 ملم (1.5 × القطر الخارجي)	40 ملم، 50 ملم، 60 ملم
1.25 بوصة (31.75 ملم)	47.6 ملم (1.5 × القطر الخارجي)	50 ملم، 60 ملم، 75 ملم
1.5 بوصة (38.1 ملم)	57.2 ملم (1.5 × القطر الخارجي)	60 ملم، 75 ملم، 90 ملم



ل C71500، اضرب نصف القطر أعلاه بـ 1.33 (الحد الأدنى 2.0 × OD).



خيارات أنبوب U Bend:

نفس طول الساق- كلتا الساقين متساويتين (الأكثر شيوعًا لـش أنبوب حزمة مبادل حراري)

طول الساق غير متساوي- ل محددةورقة الأنبوبتخطيطات

الظل الطويل– قسم مستقيم ممتد بعد الانحناءالمتداول أنبوب المبادل الحراريفي الثانيةورقة الأنبوب

الظل القصير– الحد الأدنى من القسم المستقيم للضغطش أنبوب المكثفالتصاميم



مواصفات جودة U Bend:

البيضاوية بعد الانحناء:أقل من 5% من OD

ترقق الجدار عند قمة الانحناء:أقل من 10% من سمك الجدار الاسمي

الانتهاء من السطح:لا توجد شقوق أو نقاط أو تموجات مرئية تحت التكبير 10x

الصلب تخفيف الإجهاد:متاح عند الطلب لتآكل أنبوب المبادل الحراري النحاسيالوقاية في الأمونيا أو الخدمة الحامضة



ما قبل-حزم أنابيب النحاس والنيكل المصنعة

نحن نجمع الخاص بكأنبوب C70600أوأنبوب C71500في حزم كاملة جاهزة للإدراج في الصدفة الموجودة لديك.

نوع الحزمة	وصف	تطبيق نموذجي
حزمة أنبوب U	مبادل حراري على شكل أنبوب Uوش أنبوب حزمة مبادل حراريمع الانحناءات مغزل CNC. الحد الأدنى لنصف قطر الانحناء 1.5 × OD لـC70600، 2.0 × OD لC71500.	البحريةمكثف مبادل حراري, ش أنبوب المكثفعلى السفن
حزمة أنبوب مستقيم	مستقيمأنبوب مبادل حراري من النحاس والنيكلمع استعداد كلا الطرفين لالمتداول أنبوب المبادل الحراري.	مبادل حراري قذيفة وأنبوبمع حزمة قابلة للإزالة
حزمة أنبوب الزعانف	أنبوب زعانف نحاسية لمبادل حراريمع زعانف منخفضة متكاملة أو زعانف عاليةC70600أوC71500.	الهواء-مبردمبادل حراري التكييف, هواء المبادل الحراريالنظم في البيئات البحرية
حزمة مبخر أنبوب شل	حزمة متخصصة مع أنابيب سطحية محسنة لمهمة الغليان.	المبخر الأنبوبي الصدفيفي التبريد أو تحلية المياه



أنابيب النحاس والنيكل ذات الزعانف

بالنسبة للتطبيقات التي يكون فيها السائل الجانبي للقشرة-هواء أو غازًا، فإننا نقدمأنبوب زعانف النحاس لمبادل حراريفيC70600وC71500.

نوع الزعنفة	القطر الخارجي للأنبوب الأساسي	كثافة الزعانف	طلب
زعانف منخفضة متكاملة (النوع -L)	5/8", 3/4", 1"	16 – 40 زعنفة/بوصة	مياه البحر-مبردةمبادل حراري التكييف, مكثف مبادل حراري
زعانف عالية (مقذوف)	3/4", 1"	8 – 11 زعانف/بوصة	الهواء-مبردقذيفة وأنبوب مبادل حراريعلى المنصات البحرية
السطح المحسن (النوع -E)	5/8", 3/4"	26 - 52 زعنفة/بوصة	غمرتمبخر أنبوب القشرةمع جانب قذيفة مياه البحر

ملحوظة:الأنابيب ذات الزعانف فيC71500متوفرة ولكنها تتطلب فترات زمنية أطول بسبب القوة العالية للسبيكة.



تركيبات النحاس والنيكل ومكونات صفائح الأنبوب

A أنبوب مبادل حراري من النحاس والنيكليمكن الاعتماد عليها فقط مثل اتصالاتها. نحن توريد مكونات مطابقة لاستكمالهاقذيفة وأنبوب مبادل حراريحَشد.

عنصر	خيارات المواد	وصف
ورقة الأنبوب	C70600, C71500، نحاس بحري، برونز ألومنيوم	حفر إلى الخاص بكالملعب الأنبوبوالتخطيط. متوافق معتوسيع أنبوب المبادل الحراريوالمتداول الأنبوب.
U-يدعم الانحناء	C70600أو الفولاذ المقاوم للصدأ 316L	يمنع اهتزاز الأنبوبش أنبوب حزمة مبادل حراريالجمعيات.
الأنودات الذبيحة	الألومنيوم أو الزنك	تعلق علىورقة الأنبوبلمنعتآكل أنبوب المبادل الحراري النحاسيفي خدمة مياه البحر الشديدة.
نهاية القبعات والحلقات	C70600	يحمي أطراف الأنبوب من التآكل عند المداخل ذات السرعة العالية.
لوحات يربك	C70600أو النحاس البحري	يدعم الأنابيب ويوجه التدفق الجانبي -للداخلقذيفة وأنبوب مبادل حراري.
جوانات الختم	EPDM، فيتون، أو النيوبرين	لأختام صفائح الأنبوب-إلى-الأنابيب في تصميمات صفائح الأنبوب المزدوج.

كيفية ثني أنبوب المبادل الحراري للنحاس والنيكل

تتطلب سبائك النحاس والنيكل قوة أكبر للانحناء مقارنة بسبائك النحاس والنيكلC12200. استخدم أبندر مغزلمع الحد الأدنى من نصف قطر الانحناء1.5 × القطر الخارجيلC70600و2.0 × التطوير التنظيميلC71500. لش أنبوب مبادل حرارينوصي بالثني في المصنع بدلاً من الثني الميداني.



كيفية لحام أنبوب المبادل الحراري بالنيكل والنحاس

لكيفية لحام أنبوب المبادل الحراري النحاسيفيC70600أوC71500:

يستخدممعدن حشو CuNi (ERCuNi for C70600, ERCuNi-2 for C71500)

لحام TIG مع تطهير الأرجون

التسخين المسبق غير مطلوب ولكن يجب أن تظل درجة الحرارة البينية أقل من 150 درجة (300 درجة فهرنهايت)

ليست هناك حاجة للمعالجة الحرارية اللاحقة-لللحام

من الممكن أيضًا استخدام اللحام بالنحاسبي سي أو بي-5الحشو، ولكن الوصلات الملحومة تكون أقوى عند تحمل الضغط العالي-.قذيفة وأنبوب مبادل حراريالتطبيقات.



تمديد وتمديد أنبوب المبادل الحراري

أنبوب C70600وأنبوب C71500لفة وتوسيع على نحو مماثل لسبائك النحاس الأخرى. استخدم حاسبة عزم الدوران الخاصة بالنيكل النحاسي. أعلى قوةC71500يتطلب تقريباعزم دوران أكبر بنسبة 20-30%منC70600.



تصميم ورقة أنبوب المبادل الحراري

لأنبوب مبادل حراري من النحاس والنيكل، الورقة الأنبوبينبغي أن يكونالنحاس البحري, برونز الألومنيوم، أوالنيكل النحاسلتجنب التآكل كلفاني. تجنب صفائح أنابيب الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المزودة بأنابيب النحاس والنيكل.



كيفية تنظيف أنبوب المبادل الحراري النحاسيفالمصنوع من النيكل النحاسي يتطلب العناية للحفاظ على طبقة الأكسيد الواقية.



التنظيف الكيميائي:

يستخدمتثبيط حامض الستريكأوحمض السلفاميكلإزالة النطاق

لا تستخدم حمض الهيدروكلوريك أبدًا- يهاجم النيكل النحاسي

للحشف الحيوي، استخدمثاني أكسيد الكلورأوالكلورةعند مستويات خاضعة للرقابة (أقل من 0.5 جزء في المليون المتبقي)



التنظيف الميكانيكي:

يستخدمفرش نايلونأوأنظمة تنظيف الرصاصات المطاطية-

لا تستخدم أبدًا الفرش الفولاذية أو الكاشطات المعدنية، فهي تزيل الطبقة الواقية

لكيفية تنظيف أنبوب المبادل الحراري النحاسيحزم معش أنبوب مبادل حراريالهندسة، استخدم فرش ذات عمود مرن مصممة خصيصًا



التدابير الوقائية:

الحفاظ على سرعة مياه البحر أعلاه1.5 m/sلمنع ترسب الرواسب

تجنب السرعة أدناه0.5 m/sمما يسمح بربط الحشف الحيوي

لتآكل أنبوب المبادل الحراري النحاسيمراقبة وتثبيت كوبونات التآكل في النظام



العمر المتوقع لأنبوب المبادل الحراري النحاسيلC70600في خدمة مياه البحر-التي تتم صيانتها جيدًا20 إلى 30 سنة. لC71500، يتوقع30+ سنة.



ما هو أنبوب المبادل الحراري للنحاس والنيكل؟

A أنبوب مبادل حراري من النحاس والنيكلعبارة عن أنبوب غير ملحوم مصنوع من سبائك النحاس-والنيكل عادةًC70600 (90/10)أوC71500 (70/30). وهي مصممة خصيصا لقذيفة وأنبوب مبادل حراري, مكثف مبادل حراري، ومبخر أنبوب القشرةالتطبيقات في مياه البحر والبيئات المسببة للتآكل.



ما هو الفرق بين C70600 وC71500؟

C70600يحتوي على 90% نحاس و10% نيكل.C71500يحتوي على 70% نحاس و30% نيكل.C71500يتمتع بقوة أعلى، ومقاومة أعلى للتآكل (تصل إلى 4.5 م/ث مقابل 3.5 م/ث)، وأطولالعمر المتوقع لأنبوب المبادل الحراري النحاسيولكن الموصلية الحرارية أقل وأعلىسعر أنبوب المبادل الحراري النحاسي.



لماذا نستخدم النيكل النحاسي بدلا من الفولاذ المقاوم للصدأ لمياه البحر؟

فيأنبوب مبادل حراري من النحاس مقابل الفولاذ المقاوم للصدأمقارنة لمياه البحر، عروض النيكل والنحاس:

مقاومة أفضل لتآكل الشقوق

مقاومة الحشف الحيوي الطبيعي (أخطاء الفولاذ المقاوم للصدأ)

لا يوجد تكسير بسبب إجهاد الكلوريد

أسهلالمتداول أنبوب المبادل الحراريوالتوسع



هل لديك أنبوب C70600 للبيع في 3/4 بوصة؟

نعم.أنبوب مبادل حراري نحاسي 3/4 بوصة(19.05 ملم) بوصةC70600هو أحد الأحجام الأكثر شعبية لدينا.أنبوب مبادل حراري نحاسي مقاس 19 ملمفيC70600مخزنة للبحريةمبادل حراري التكييفوش أنبوب المكثفالتطبيقات.



ما الذي يسبب تآكل أنبوب المبادل الحراري النحاسي في النيكل النحاسي؟

تآكل أنبوب المبادل الحراري النحاسيفيC70600أوC71500نادر ولكن يمكن أن يحدث من:

التآكل التآكل– سرعة أعلى من 4.5 م/ث (C71500) أو 3.5 م/ث (C70600)

كبريتيد الهيدروجين- مياه البحر الملوثة

التآكل الجلفاني- الاتصال بالمعادن النبيلة (التيتانيوم والجرافيت)



هل تقدمون ASTM B111 pdf لأنابيب النيكل النحاسية؟

نعم. طلبASTM B111 pdfأوأسم SB111 pdfمن فريقنا. نحن نقدم أيضاإن 12451وجيس H3300شهادة.



هل يمكنك توفير مبادل حراري لحزمة الأنبوب في C70600 أو C71500؟

نعم. نقوم بتصنيع كاملش أنبوب مبادل حراريوش أنبوب حزمة مبادل حراريالتجمعات فيأنبوب C70600وأنبوب C71500. أرسل الخاص بكورقة الأنبوبرسم لاقتباس.



هل SB111 C70600 هو نفس ASTM B111 C70600؟

نعم.SB111 C70600هو تعيين رمز المرجل ASME.أستم B111 C70600هو تعيين ASTM. المتطلبات الكيميائية والميكانيكية متطابقة. لغلاية مبادل حراريالتطبيقات التي تتطلب ختم ASME، حددSB111 C70600.



التغليف السيئ يدمر حتى أفضل أنابيب المبادل الحراري النحاسي. باعتبارنا مصنعًا محترفًا لأنابيب المبادلات الحرارية النحاسية يخدم أنابيب المبادلات الحرارية النحاسية في الولايات المتحدة الأمريكية وأوروبا والإمارات العربية المتحدة والمملكة العربية السعودية والهند، فإننا نتبع معايير تعبئة الصادرات العسكرية- لضمان عدم حدوث أي ضرر أثناء الشحن البحري أو الجوي.



عملية التغليف القياسية لدينا:

مرحلة التغليف	المادة / الطريقة	غاية
حماية الأنبوب الفردي	ورق VCI مضاد-للصدأ + أغطية طرفية بلاستيكية	يمنع الرطوبة والغبار والخدوش على الأسطح الداخلية للمبادل الحراري لأنبوب النحاس.
التجميع	أشرطة نايلون + فواصل خشبية	يحافظ على تنظيم أحجام أنبوب المبادل الحراري النحاسي مقاس 19 مم أو 1 بوصة أو 5/8 بوصة وخاليًا من الاهتزازات.
حاجز الرطوبة	غلاف سميك من مادة PE (متقلص بالحرارة-)	يحجب الرطوبة أثناء الرحلات البحرية الطويلة لأنبوب المبادل الحراري النحاسي ألمانيا أو المملكة العربية السعودية.
التعبئة الخارجية	قم بتصدير-صناديق الخشب الرقائقي أو الصناديق الخشبية-الصلبة ذات النطاقات	يقاوم التراص والتعامل الخام. يحمل كل صندوق رقم طلب الشراء والسبيكة (على سبيل المثال، SB111 C70600) والكمية.
التوثيق	قائمة التعبئة + شهادة اختبار المطحنة (MTC) المرفقة بالخارج	دعم التخليص الجمركي لموزعي أنابيب المبادلات الحرارية النحاسية والشركاء الموزعين.

بالنسبة لطلبات الحزم -U:يتم وضع المبادل الحراري لأنبوب U والمبادل الحراري لحزمة أنبوب U في أدوات فولاذية مخصصة داخل الصندوق لمنع تشويه نصف قطر الانحناء.



نوع المعدات	المواصفات / القدرة	تأثير الجودة
خط الصب المستمر الأفقي	سعة 10 طن	تنتج أنبوبًا متجانسًا من سبائك النحاس لقضبان المبادل الحراري بدون مسامية.
ثلاثة-مطحنة ثقب اللف	ما يصل إلى 60 ملم OD	التحكم الدقيق في سمك الجدار لسمك جدار أنبوب المبادل الحراري الذي يصل إلى 0.5 مم.
مقعد الرسم البارد	5 رسمات بالتسلسل	يحقق تفاوتات صارمة على طول أنبوب المبادل الحراري النحاسي وقطر أنبوب المبادل الحراري.
استقامة وخط القطع	يتم التحكم في أجهزة CNC-.	قطع نتوءات حرة لأنبوب المبادل الحراري النحاسي مقاس 3/4 بوصة و1 بوصة لأطوال المشروع المحددة.
ش-آلة الثني	نوع مغزل CNC	ينتج مكثف أنبوبي على شكل حرف U ومبادل حراري لحزمة أنبوبي على شكل حرف U دون التواء أو بيضاوية.
إيدي اختبار الحالي	NDT (الاختبار-غير المدمر)	فحص 100% لأنبوب C70600 وأنبوب C71500 بحثًا عن الثقوب أو الشقوق وفقًا لمعايير ASTM B111 pdf.
اختبار الهيدروستاتيكي	ما يصل إلى 200 بار	التحقق من صحة توسيع أنبوب المبادل الحراري وسلامة الأنبوب المتداول.
مطياف	الانبعاثات البصرية (OES)	يؤكد التركيب الكيميائي لدرجات ASME SB111 وEN 12451 وJIS H3300 في كل دفعة.



الشهادات والامتثال لدينا:

ASTM B111 pdf و ASME SB111 pdf إمكانية التتبع الكامل.

نظام إدارة الجودة ISO 9001:2015.

يُقبل-فحص الطرف الثالث: SGS، أو BV، أو Lloyds، أو TUV.

تتوفر تقارير اختبار العمر المتوقع لأنبوب المبادل الحراري النحاسي عند الطلب.
