مواصفات أنبوب النحاس والنيكل C70600

C70600، المعروف أيضًا باسم90/10 نيكل نحاس، عبارة عن سبيكة نحاس تحتوي على ما يقرب من90% نحاس و10% نيكلبالإضافة إلى كميات صغيرة منالحديد والمنغنيز. وهي مصممة خصيصا لخدمة مياه البحر والمياه قليلة الملوحة. تشكل السبائك أفيلم أكسيد واقيةعندما تتعرض لمياه البحر النظيفة. يمنع هذا الفيلم المزيد من التآكل وإصلاحات ذاتية في حالة تلفها. على عكس الفولاذ المقاوم للصدأ، يتم إطلاق C70600 أيضًاأيونات النحاس التي تمنع البرنقيل والطحالب من الالتصاق. ولهذا السبب استخدمت شركات بناء السفن ومحطات الطاقة ومنشآت تحلية المياه أنبوب C70600أكثر من 50 عاما. يتم تعريف المادة بموجب العديد من معايير ASTM، معأستم B111كونها الأكثر شيوعًا للمبادل الحراري وأنابيب المكثف.

ASTM B111 هو المعيار الرئيسي للمبادل الحراري وأنابيب المكثف C70600.تنطبق معايير أخرى على أشكال المنتجات والتطبيقات المختلفة. هنا القائمة الكاملة.

C70600 في الحالة الصلبة لديه قوة شد لا تقل عن 310 ميجا باسكال وقوة إنتاج تبلغ 110 ميجا باسكال.الاستطالة هي 30٪ كحد أدنى. تتراوح الصلابة من 40 إلى 80 HRB. وهنا المواصفات الميكانيكية الكاملة.

أي مزاج للطلب:

صلب (O60)- الأكثر شيوعا. من السهل ثنيها وتوهجها ولفها في صفائح أنبوبية.

ضوء مسحوب (H55)– قوة معتدلة. يستخدم عندما يحتاج الأنبوب إلى بعض الصلابة.

مرسومة بقوة (H80)- نادرا ما تستخدم. من الصعب تشكيلها. فقط للجري المستقيم دون الانحناء.

يتوفر أنبوب ASTM B111 C70600 بقطر خارجي يتراوح من 1/4 بوصة (6.35 مم) إلى 3 بوصات (76.2 مم).يتراوح سمك الجدار من BWG 22 (0.71 ملم) إلى BWG 10 (3.40 ملم). فيما يلي مواصفات الأبعاد الرئيسية.

التحمل الأبعاد:

س 1: ما هو الفرق بين ASTM B111 وASTM B466 لـ C70600؟

يغطي ASTM B111 الأنابيب ذات الجدران الرقيقة للمبادلات الحرارية والمكثفات. يغطي ASTM B466 أنابيب الجدار السميكة لأنابيب مياه البحر العامة.يستخدم B111 BWG لسمك الجدار ولديه تفاوتات أكثر إحكامًا. يستخدم B466 أرقام الجدول (Sch 40، Sch 80) ولديه تفاوتات أكثر مرونة. كيمياء السبائك هي نفسها لكلا المعيارين. اختر B111 لمعدات نقل الحرارة. اختر B466 لأنظمة أنابيب الضغط.

Q2: ما هو الحد الأدنى لقوة الشد لـ C70600؟

310 ميجا باسكال (45 كيلو بوصة مربعة) كحد أدنى للمزاج الملدن.الحد الأدنى من المزاج المسحوب بالضوء هو 345 ميجا باسكال. المزاج الصلب المرسوم هو 380 ميجا باسكال كحد أدنى. يحدد معظم المشترين المزاج الملدن لأنه أسهل في التصنيع. إذا كنت بحاجة إلى قوة أعلى، اطلب رسمًا خفيفًا أو رسمًا صلبًا، ولكن توقع انخفاض قابلية التشكيل.

س 3: هل C70600 مغناطيسي؟

لا، C70600 ليس مغناطيسيًا.فهو يحتوي على 9-11% فقط من النيكل، وهو أقل بكثير من المستوى الذي يظهر فيه السلوك المغناطيسي. تصبح سبائك النحاس والنيكل مغناطيسية فقط عندما يتجاوز النيكل حوالي 30% (C71500 مغناطيسي قليلاً، C70600 ليس كذلك). وهذا مهم للتطبيقات القريبة من الإلكترونيات الحساسة.

س 4: ما هي الموصلية الحرارية لـ C70600؟

45 وات/م·ك عند 20 درجة (68 درجة فهرنهايت).وهذا يمثل حوالي 12% من النحاس النقي (385 واط/م·ك) ولكنه أعلى بحوالي 3 مرات من الفولاذ المقاوم للصدأ (15 واط/م·ك). بالنسبة لتصميم المبادل الحراري، يوفر C70600 نقلًا كافيًا للحرارة مع توفير مقاومة ممتازة للتآكل. قد يحتاج المصممون إلى مساحة سطح أكبر قليلاً مقارنة بأنابيب النحاس النقي.

س 5: ما هي المقاومة الكهربائية لـ C70600؟

0.19 ميكرومتر عند 20 درجة .وهذا أعلى بحوالي 20 مرة من النحاس النقي. لا يستخدم C70600 أبدًا للتطبيقات الكهربائية. إنها سبيكة ميكانيكية وقابلة للتآكل. إذا كنت بحاجة إلى التوصيل الكهربائي، فاستخدم النحاس النقي C11000 أو C10200.

س6: ما هي كثافة C70600؟

8.94 جم/سم³ (0.323 رطل/بوصة³).وهذا أعلى قليلاً من النحاس النقي (8.96 جم/سم مكعب - متطابق تقريبًا). استخدم هذه الكثافة لحسابات الوزن. الوزن لكل متر=(OD² - ID²) × π/4 × الكثافة. يزن أنبوب 3/4 بوصة OD x BWG 18 حوالي 0.492 كجم لكل متر.

س7: ما هو معامل التمدد الحراري لـ C70600؟

17.0 ميكرومتر/م · كلفن من 20 درجة إلى 300 درجة.وهذا أعلى من الفولاذ الكربوني (12 ميكرومتر/م·ك) ولكنه أقل من العديد من المواد البلاستيكية. عند لحام أنبوب C70600 بصفيحة من أنابيب الصلب الكربوني، فإن الاختلاف في التمدد يمكن أن يخلق ضغطًا. تصميم لهذا التفاضل. يساعد التسخين المسبق لكلا المادتين على تقليل إجهاد عدم التطابق.

س 8: ما هي درجة حرارة العمل القصوى لـ C70600 في مياه البحر؟

60 درجة (140 درجة فهرنهايت) هو الحد الأقصى الموصى به لخدمة مياه البحر المستمرة.وفوق درجة الحرارة هذه، يزيد معدل التآكل بشكل حاد. عند 80 درجة، قد يكون معدل التآكل 10-20 مرة أعلى من 30 درجة. لمياه البحر فوق 60 درجة، فكر في C71500 أو التيتانيوم. بالنسبة للتطبيقات غير المتعلقة بمياه البحر، يمكن أن يرتفع C70600 ولكن قوته تقل.

س9: ما الفرق بين C70600 ونيكل النحاس 90/10؟

هم نفس المواد. C70600 هو رقم UNS. 90/10 هو الاسم الشائع.يشير 90/10 إلى حوالي 90% من النحاس و10% من النيكل. المواصفات الدقيقة تضيف الحديد (1.0-1.8%) والمنغنيز (1.0% كحد أقصى). حدد دائمًا رقم UNS والاسم الشائع في أمر الشراء الخاص بك لتجنب الارتباك.

س 10: هل يسمح ASTM B111 بأنبوب C70600 ملحوم أم غير ملحوم فقط؟

يغطي ASTM B111 كلاً من الأنابيب الملحومة وغير الملحومة. ومع ذلك، يعد الاتصال السلس هو الأكثر شيوعًا بالنسبة لـ C70600.الأنبوب الملحوم C70600 نادر ويتطلب عادةً اتفاقًا بين المشتري والمصنع. إذا استلمت أنبوبًا ملحومًا دون أن تطلب ذلك، فارفضه ما لم تسمح المواصفات الخاصة بك بذلك صراحةً. تستخدم معظم تطبيقات المبادلات الحرارية أنبوبًا غير ملحوم.

س 11: ما هو الطول القياسي لأنبوب ASTM B111 C70600؟

الطول العشوائي هو من 5 إلى 7 أمتار (16 إلى 23 قدمًا). -متوفر قطع بأطوال من 1 متر إلى 15 متر.بالنسبة لحزم المبادلات الحرارية، غالبًا ما يتم طلب الأنابيب وفقًا لطول الحزمة الدقيق بالإضافة إلى 50-100 مم للدرفلة. تفاوت الطول هو +6mm / -0mm للأطوال التي تقل عن 6 أمتار. حدد طول القطع بوضوح في أمر الشراء الخاص بك.

المواد الواردة

فحص المطياف (ASTM E1473) → Ni 9-11%، Fe 1.0-1.8%

رفض إذا كانت الكيمياء متوقفة بنسبة تزيد عن 0.2%

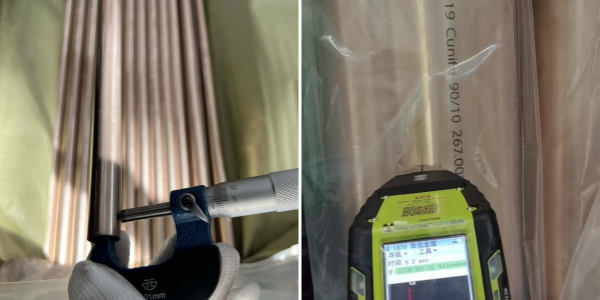

أثناء الإنتاج

مقياس OD بالليزر ← مراقبة مستمرة، دقة ±0.01 مم

مستشعر الجدار بالموجات فوق الصوتية → الإنذارات إذا انجرف الجدار إلى ما يزيد عن ± 10٪

بعد الرسم (عينة لكل حرارة)

اختبار الشد → يجب أن يتجاوز 310 ميجا باسكال

اختبار التسطيح → الضغط بشكل مسطح، بدون شقوق

اختبار التوهج → مخروط 30 درجة، بدون انقسامات

قبل الشحن (100% من الأنابيب)

اختبار إيدي الحالي → التحقيق من خلال كل أنبوب

تمر فقط في حالة عدم وجود إشارة أعلى من المستوى المرجعي
