ما هو أنبوب النحاس الأميرالي UNS C44300؟
أونس C44300عبارة عن محمل من الصفيح-.الأميرالية النحاس: 70.0-73.0% نحاستوازن الزنك، مع0.9-1.2% قصديرومتعمد0.02-0.06% زرنيخإضافة. يرفع القصدير مقاومة التآكل العام، بينما يمنع الزرنيخ إزالة الزنك - وهو الفقد الانتقائي للزنك الذي يقلل من عمر الأنبوب في المياه العدوانية. يتم الاحتفاظ بالرصاص والحديد والشوائب الإجمالية ضمن حدود ASTM B111 الصارمة.
يتم إنتاج السبائك على شكلأنبوب مرسوم على البارد-غير ملحوم، عادةً في حالة التلدين بحيث يمكن دحرجتها وثنيها وتوسيعها لتصبح صفيحة أنبوبية بدون تشقق.
تم تحديد أنبوب C44300 الملدن بشكل أساسي من أجلالمكثفات السطحية للبخار ومبردات الزيت وسخانات مياه التغذية ومبادلات العملياتتعمل على المياه العذبة أو البخار المكثف أو المياه قليلة الملوحة. الموصلية الحرارية تقع بالقرب110 W/m·K- ضعف تقريبًا نظيره من النحاس-النيكل - الذي يحافظ على سطح نقل الحرارة-مضغوطًا.
إن مياه البحر ذات السرعة العالية المستمرة-ليست واجبها الطبيعي؛ عندما تكون مستويات الكلوريد مرتفعة، تنتقل المحددات عادةً إلى درجة النحاس- والنيكل.
ما هو أنبوب النحاس-النيكل UNS C70600؟
أونس C70600، والتي تُكتب عادة باسم Cu-Ni 90/10، عبارة عن سبيكة من النحاس- والنيكل تحتوي على9.0-11.0% نيكل, 1.0-1.8% حديد، ما يصل إلى 1.0٪ منجنيز و88.6% الحد الأدنى من النحاس. إن إضافة الحديد ليست عرضية - فهي ما يمنح السبيكة مقاومتها للتآكل-التآكل تحت مياه البحر المتدفقة.
أثناء الخدمة، تُكوّن السبيكة طبقة رقيقة من الأكسيد الملتصق والتي يتم إصلاحها بسرعة بعد التلف، وهذا هو السبب في أنها تتفوق على النحاس في مياه التبريد الغنية بالكلوريد-.
يعتبر أنبوب C70600 خيارًا قياسيًا لـمياه البحر-المكثفات المبردة ومحطات تحلية المياه وأنظمة التبريد على متن السفن والمبادلات البحرية، ويتحمل سرعات التدفق تقريبًا2.5–3.5 m/sعندما يسمح محتوى الحديد وتصميم المبادل بذلك. الموصلية الحرارية أقل، حولها45 W/m·K، لذا يلزم وجود مساحة أكبر لنفس المهمة.
كلاهماC44300 وC70600يتم استخدامها أيضًا معًا في حزم مختلطة: النحاس الأميرالي على جانب الكلوريد المنخفض-، والنيكل-النحاس حيث تمر مياه البحر.
C44300 مقابل C70600 - كيفية الاختيار
يعتمد القرار عادةً على وسيط التبريد ومنطقة نقل الحرارة-المطلوبة، وليس على سعر الوحدة وحده.
| عامل الاختيار | UNS C44300 الأميرالية النحاس | UNS C70600 نحاس-نيكل |
|---|---|---|
| صناعة السبائك الأساسية | النحاس 70-73%، رصيد الزنك، 0.9-1.2% Sn، 0.02-0.06% As | النحاس أكبر من أو يساوي 88.6%، 9–11% Ni، 1.0–1.8% Fe، Mn أقل من أو يساوي 1.0% |
| مقاومة التآكل في المياه العذبة / المكثفات | جيد جدًا؛ الزرنيخ يمنع إزالة الزنك | جيد جدًا |
| مقاومة التآكل في مياه البحر والكلوريدات | محدود؛ وليس لمياه البحر- ذات السرعة العالية المستمرة | ممتاز؛ طبقة حماية ثابتة،-يتم إصلاحها ذاتيًا |
| التسامح مع سرعة التدفق | أدنى؛ حدود السرعة متحفظة | أعلى، حوالي 2.5-3.5 م/ث في ظل التصميم العادي |
| الموصلية الحرارية | عالية، ≈110 واط/م·ك - مطلوب مساحة سطح أصغر | أقل، ≈45 واط/م·ك - مطلوب مساحة سطح إضافية |
| القوة (مُلدن) | الشد ≈310-450 ميجا باسكال | الشد ≈260-400 ميجا باسكال |
| تكلفة المواد النسبية | أدنى | أعلى، مدفوعا بمحتوى النيكل |
| واجبات نموذجية | مكثفات البخار، ومبردات الزيت، وسخانات مياه التغذية، ومبادلات المياه العذبة-. | مكثفات مياه البحر وتحلية المياه والتبريد البحري والبحري |
| حزمة التوثيق | متطابقة لكلا الصفين: شهادة EN 10204 النوع 3.1 مع النتائج الكيميائية والميكانيكية والأبعاد | |
قواعد الاختيار الإبهام
مياه البحر أو المياه قليلة الملوحة أو أي كلوريد-وسيط غني - كثيرتحدد فرق المشروع C70600لاستقرار الفيلم وتحمل السرعة.
الماء العذب أو المكثفات أو البخار-يعمل بشكل جانبي عندما يكون لبصمة القدم أهمية -محددات تختار عادة C44300للحصول على موصلية أعلى وتكلفة أقل.
الحزم المختلطة هي ممارسة شائعة:C44300 في المقاطع المنخفضة-من الكلوريد، وC70600 حيث تمر مياه البحر.
حيث تكون القوة أو مقاومة الاهتزاز هي العامل المحدد،يختار المهندسون مزاجًا أعلى من نفس السبيكةبدلا من تبديل الصف.
اسأل مهندسينا عن الدرجة التي تناسبك
المواصفات التفصيلية ونطاق الحجم
يتم توفير كلا السبائك على شكلتم إنتاج الأنبوب غير الملحوم واختباره وفقًا لمعايير ASTM B111 / ASME SB111. تسرد الجداول أدناه النطاقات المصنعة بشكل روتيني؛ الأحجام خارجها قابلة للاقتباس بشكل عام عند الطلب.

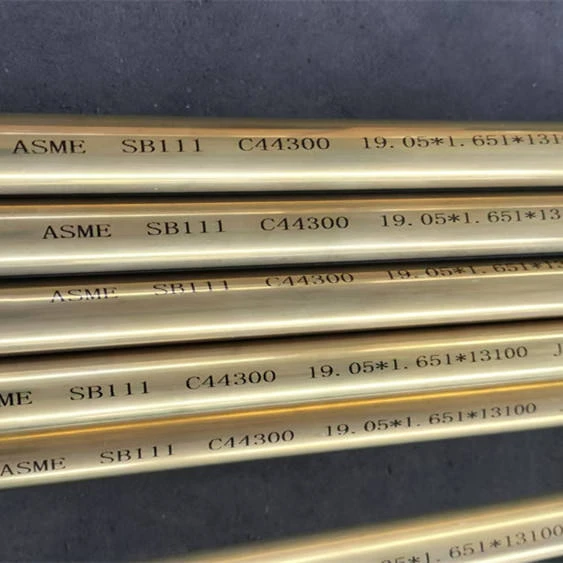

UNS C44300 - أنبوب المبادل الحراري النحاسي الأميرالي
C44300 ورقة البيانات الفنية للنحاس الأميرالي PDF
| المعلمة | مواصفة |
|---|---|
| المادة / رقم UNS | الأميرالية النحاس، UNS C44300 |
| المعايير المعمول بها | أستم B111 / B111M؛ أسم SB111؛ وثائق إن 10204؛ تسجيل EN معادل عند الطلب |
| شكل المنتج | أنبوب غير ملحوم مسحوب على البارد-مستقيم أو منحني على شكل حرف U-. |
| التركيب الكيميائي | النحاس 70.0-73.0%؛ القصدير 0.9-1.2%؛ الرصاص أقل من أو يساوي 0.07%؛ الحديد أقل من أو يساوي 0.06%؛ كما 0.02-0.06%؛ توازن الزنك إجمالي الآخرين أقل من أو يساوي 0.50% |
| الخواص الميكانيكية (ملدن) | الشد ≈310–450 ميجا باسكال؛ العائد (0.5٪ تحويلة) ≈100-170 ميجا باسكال؛ استطالة أكبر من أو تساوي 35%؛ تم الإبلاغ عن قيم الاختبار لكل حرارة على الشهادة |
| صلابة | حوالي . 55–90 HRB اعتمادًا على الحالة المزاجية (مُلدن عادةً 60–75 HRB) |
| المزاج المشترك | صلب (O60 / O61)، خفيف - مرسومة (H55 / H58)؛ المزاج الصلب المعتاد للمكثف وخدمة الانحناء U-. |
| القطر الخارجي | 6.35 ملم (1/4 بوصة) إلى 76.2 ملم (3 بوصات)؛ جدار صغير - رفيع بقطر - مرسوم من 6.35 مم OD |
| سمك الجدار | 0.50 مم إلى 5.0 مم (حوالي BWG 6–22)؛ يتم إنتاج الجدران بسمك 0.60 ملم و 0.70 ملم بعمليات روتينية |
| طول | مستقيم: ثابت أو عشوائي حتى 12000 مم؛ قطع إلى الطول النهائي الدقيق، على سبيل المثال . 505 مم أو 1,550 مم؛ U-ثني ولف حسب الطلب |
| التسامح | التطوير التنظيمي ±0.05–0.10 مم؛ الجدار ±10% (الحد الأدنى للجدار أكبر من أو يساوي 0.9 × الاسمي)؛ طول القطع +3.0 / 0 مم |
| إنهاء النهاية | قطع عادي ومربع-ومزخرف ومغطى؛ يتوفر زيت نظيف-معرف/OD مجاني |
| الاختبار والاختبار غير الاتلافي | الاختبار الهيدروستاتيكي وفقًا لمعيار ASTM B111؛ اختبار التيار الدوامي (ASTM E243)؛ اختبار الحرق؛ حجم الحبوب صلابة؛ فحص الأبعاد |
| النماذج المتاحة | أنبوب مستقيم / - أنبوب منحني / أنبوب ملفوف / أنبوب بزعانف / أنبوب زعانف منخفض - / أنبوب مقطوع - إلى - أنبوب نهائي بطول |
| المنتجات ذات الصلة | تجهيزات الأنابيب المطابقة (الكوع، نقطة الإنطلاق، الوصلة، الحلقة)، صفائح الأنابيب واللوحة الحاجزة في نفس عائلة السبائك؛ أنبوب رفيق C70600 للحزم المختلطة |

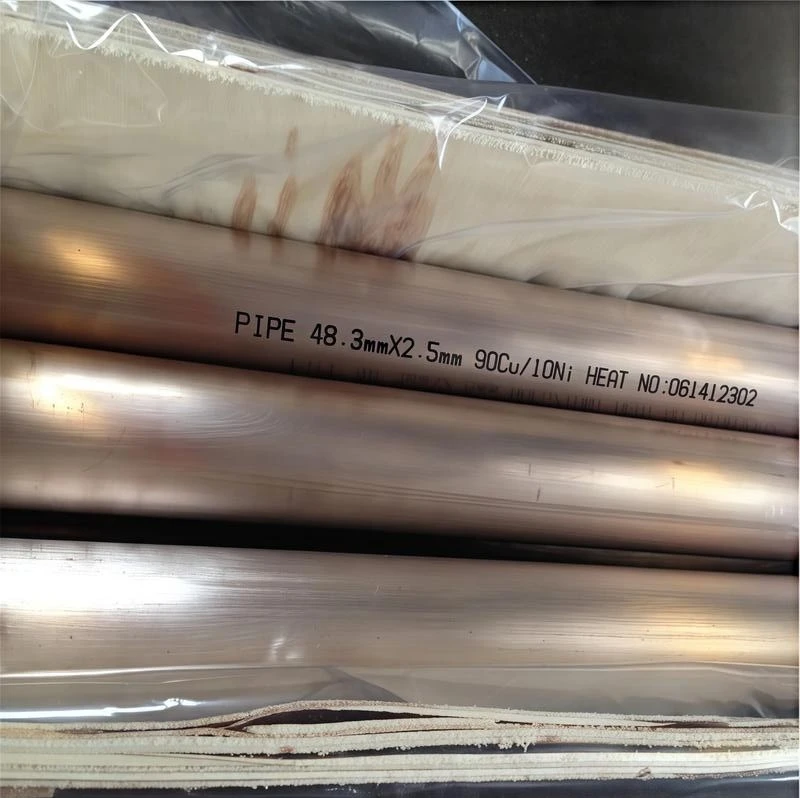

UNS C70600 - النحاس- أنبوب المبادل الحراري بالنيكل
ورقة البيانات الفنية لنيكل النحاس C70600 PDF
| المعلمة | مواصفة |
|---|---|
| المادة / رقم UNS | نحاس-نيكل Cu-Ni 90/10، UNS C70600 |
| المعايير المعمول بها | أستم B111 / B111M؛ أسم SB111؛ وثائق إن 10204؛ EN 12451 التسجيل عند الطلب |
| شكل المنتج | أنبوب غير ملحوم مسحوب على البارد-مستقيم أو منحني على شكل حرف U-. |
| التركيب الكيميائي | النحاس أكبر من أو يساوي 88.6%؛ ني 9.0-11.0%؛ الحديد 1.0-1.8%؛ من أقل من أو يساوي 1.0%؛ الزنك أقل من أو يساوي 1.0%؛ الرصاص أقل من أو يساوي 0.05%؛ ج أقل من أو يساوي 0.05%؛ إجمالي الآخرين أقل من أو يساوي 0.50% |
| الخواص الميكانيكية (ملدن) | الشد ≈260–400 ميجا باسكال؛ العائد (0.5٪ تحويلة) ≈100-180 ميجا باسكال؛ استطالة أكبر من أو تساوي 30%؛ تم الإبلاغ عن قيم الاختبار لكل حرارة على الشهادة |
| صلابة | حوالي . 50–85 HRB اعتمادًا على الحالة المزاجية (مُلدن عادةً 55–70 HRB) |
| المزاج المشترك | صلب (O61)، خفيف -مرسوم (H55)، صلب-مرسوم؛ مزاج صلب نموذجي لمكثفات مياه البحر |
| القطر الخارجي | 6.35 ملم (1/4 بوصة) إلى 76.2 ملم (3 بوصات)؛ جدار صغير - رفيع بقطر - مرسوم من 6.35 مم OD |
| سمك الجدار | 0.50 مم إلى 5.0 مم (حوالي BWG 6–22)؛ يتم إنتاج الجدران بسمك 0.60 ملم و 0.70 ملم بعمليات روتينية |
| طول | مستقيم: ثابت أو عشوائي حتى 12000 مم؛ قطع إلى الطول النهائي الدقيق، على سبيل المثال . 505 مم أو 1,550 مم؛ U-ثني ولف حسب الطلب |
| التسامح | التطوير التنظيمي ±0.05–0.10 مم؛ الجدار ±10% (الحد الأدنى للجدار أكبر من أو يساوي 0.9 × الاسمي)؛ طول القطع +3.0 / 0 مم |
| إنهاء النهاية | قطع عادي ومربع-ومزخرف ومغطى؛ يتوفر زيت نظيف-معرف/OD مجاني |
| الاختبار والاختبار غير الاتلافي | الاختبار الهيدروستاتيكي وفقًا لمعيار ASTM B111؛ اختبار التيار الدوامي (ASTM E243)؛ اختبار التمدد والحرق؛ حجم الحبوب صلابة؛ فحص الأبعاد |
| النماذج المتاحة | أنبوب مستقيم / - أنبوب منحني / أنبوب ملفوف / أنبوب بزعانف / أنبوب زعانف منخفض - / أنبوب مقطوع - إلى - أنبوب نهائي بطول |
| المنتجات ذات الصلة | تجهيزات الأنابيب المطابقة (الكوع، نقطة الإنطلاق، الوصلة، الحلقة)، صفائح الأنابيب واللوحة الحاجزة في نفس عائلة السبائك؛ أنبوب رفيق C44300 للحزم المختلطة |
المنتجات ذات الصلة
ما وراء الأنبوب المستقيم، يتم توفير نفس السبائكتينأنبوب منحني على شكل U-، وأنبوب ملفوف، و-أنبوب منخفض وزعانف، وأنبوب قطع ثابت- بطول، لذلك يمكن الحصول على الحزمة التحديثية من مورد واحد.
مطابقةالتركيبات (الكوع، المحملة، الوصلة، الطويق)، صفائح الأنابيب والألواح الحاجزةمتوفرة في نفس عائلة السبائك، والحزم المختلطة - C44300 في قسم البخار، وC70600 في قسم مياه البحر - يمكن شحنها كشحنة واحدة مع إمكانية تتبع الحرارة المتسقة.
شهادات اختبار المواد والوثائق الكيميائية والميكانيكية
EN 10204 النوع 3.1 شهادة اختبار المواد
يتم شحن كل دفعة إنتاج معEN 10204 شهادة اختبار المواد من النوع 3.1. يتم إصداره من قبل قسم الفحص المؤهل الخاص بنا، بشكل مستقل عن خط الإنتاج، ويسجل المواصفات ورقم الحرارة والأبعاد ونتائج الاختبار الفعلية لتلك الدفعة.
لأنبوب مبادل حراريهذه هي وثيقة التتبع التي تقدمها معظم فرق المشروع، لذلك يتم إعدادها قبل التعبئة وليس بعد الشحن.

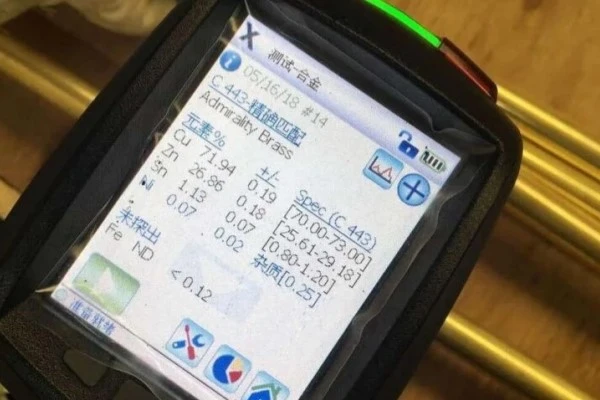

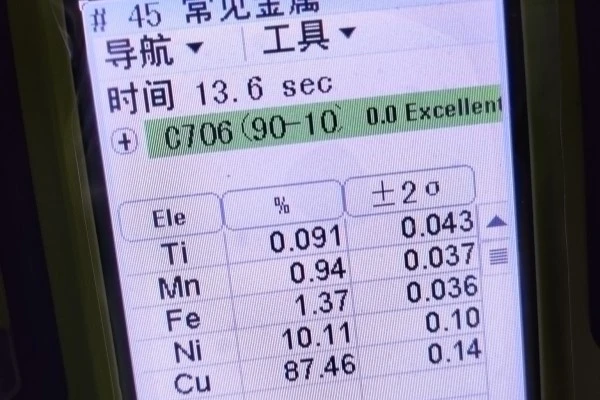

تقرير التركيب الكيميائي
يتم التحقق من التكوين بواسطةالتحليل الطيفي لكل حرارةوتم الإبلاغ عنها وفقًا لحدود ASTM B111 -النحاس، الزنك، القصدير، الرصاص، الحديد و أسلC44300، والنحاس، النيكل، الحديد، المنغنيز، الزنك والرصاصل C70600. يتم إدراج القيم المقاسة بجانب النطاق المطبق في نفس الشهادة، بحيث يمكن للمحدد تأكيد الامتثال سطرًا تلو الآخر دون طلب منفصل.
الخصائص الميكانيكية
قوة الشد، قوة الخضوع، الاستطالة والصلابةيتم اختبارها على عينات مأخوذة من الأنبوب النهائي ويتم تسجيلها في نفس الوثيقة. التسمية المزاج(مُلدن، أو مسحوب بالضوء-، أو صلب) تم ذكره بشكل صريح، لأنه يتحكم في سلوك الأنبوب أثناء الدحرجة، والثني على شكل U-، والتمدد في صفيحة الأنبوب.
فحص الأبعاد والمعايير وفحص الطرف الثالث

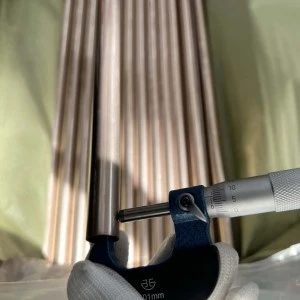

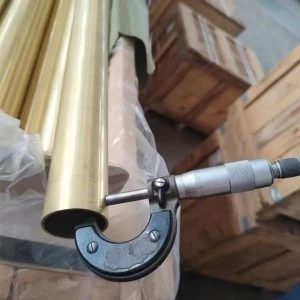

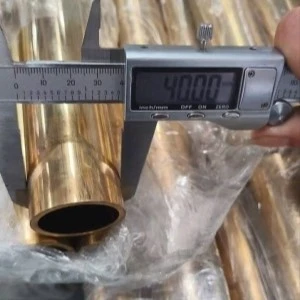

تقرير فحص الأبعاد
يتم قياس سمك الجدار في نقاط متعددة حول وعلى طول كل طول؛القطر الخارجي، البيضاوية، انحراف الجدار والطوليتم فحصها مقابل الطلب وإصدارها كتقرير فحص الأبعاد مرتبط بالحرارة ورقم الدفعة.
على أنبوب جداري صغير-رفيع القطر-- على سبيل المثال6.35 مم OD × 0.60 مم جدارأو9.525 مم OD × 0.70 مم جدار- تم الاحتفاظ بتسامح الجدار±10%بحد أدنى للجدار يبلغ 0.9 × اسمي، وتكون الأطراف مربعة-مقطوعة ونظيفة ومُزيلة الأزيز.
تأكيد ASTM B111 / ASME SB111
ASTM B111 / ASME SB111 أنابيب سبائك النحاس للمبادلات الحرارية القياسية PDF
أستم B111/B111Mهي مواصفات المواد.أسم SB111هي نفس مجموعة الكيمياء والتسامح المعتمدة للمبادلات المشفرة ASME-. تم تأكيد كلاهما كتابيًا على العرض وعلى الشهادة، بحيث يمكن للمشترين مطابقة المستند برمز المبادل مباشرةً.
التفتيش من طرف ثالث
يتم قبول التفتيش من طرف ثالث-بدون قيود.SGS، BV، TÜV أو أي وكالة أخرى مرشحةقد يحضرون أعمالنا للاختبار المشهود، وفحوصات الأبعاد، ومراجعة التيار الدوامي، وفحص ما قبل الشحن-، ويتم تقديم مذكرة الإصدار وبيانات الاختبار المطلوبة لتقريرهم.
يمكن جدولة التفتيشقبل إغلاق التعبئة، مما يسمح بحل أي ملاحظة بينما لا تزال المادة على الخط.
العرض التجاري، وسعر-العمل السابق وسعر التسليم على ظهر السفينة (FOB)، والمهلة الزمنية والدفع
العرض التجاري وهيكل الاقتباس
يتم إصدار عرض تجاري معكل حجم مقتبس كبند منفصل- سبيكة، القطر الخارجي، سمك الجدار، الحالة المزاجية، الطول النهائي، الكمية وسعر الوحدة - بالإضافة إلى حزمة الوثائق وشروط التعبئة والتسليم.
حيث يتم توفير حجمين لنفس المشروع،يتم توحيد الشحنويتم التخطيط للتحميل بحيث يصل كلا البندين معًا.
أفضل -سعر العمل وشروط تسليم ظهر السفينة (FOB).
الأسعار مقتبسةعلى سبيل المثال-يعمل بشكل قياسي، معفوب الموانئ الرئيسية الصينيةنقلا عن الطلب.سيف، CFR وDAPيمكن تقديم الشروط مقابل منفذ الوجهة المحدد.
يبدأ موك من 100 إلى 300 كجم لكل حجم، مع خطوات السعر عند 500 كجم، 1 طن و3 طن لكل حجم. يمكن مناقشة الكميات التجريبية أدناه موك للطلبات الأولى.
مهلة الإنتاج
المهلة القياسية هي15-25 يوم عمل من تأكيد الطلبللأحجام الروتينية، وتمتد إلى25-35 يوم عملعندما تكون هناك حاجة إلى قوالب جديدة أو يتم تضمين برنامج فحص كامل-من طرف ثالث.
الطول النهائي، والمزاج الملدن، والنهايات البسيطة المزخرفة هيتأكيدها كتابيا قبل بدء الإنتاج، لذلك يتم إصلاح خطة القطع وبناء الحزمة مبكرًا.
شروط الدفع
الدفع عادة30% إيداع بواسطة T/T مع الرصيد مقابل نسخة من B/L. خطاب الاعتماد غير القابل للإلغاء في الأفقمقبول، وكذلك الترتيبات الائتمانية الموثقة للحسابات المتكررة. الشروط مذكورة في العرض

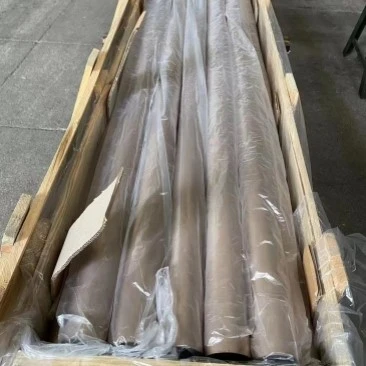

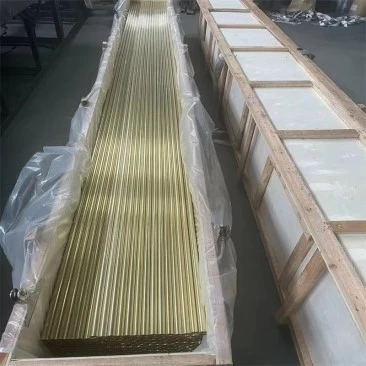

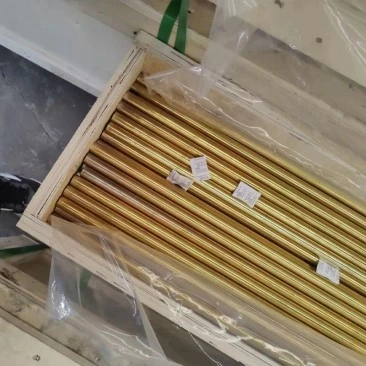

تفاصيل التعبئة
الأنبوب معبأ ليتحمل الشحن البحري والموانئ الرطبة.يتم تجميع الأنبوب ذو القطر الصغير-، وملفوف بطبقة VCI أو فيلم بلاستيكي ومعبأ في أغلفة خشبية; يتم وضع الأطوال المستقيمة الأكبر حجمًا في صناديق خشبية ذات أغطية نهائية، ويتم فصل الحزم المنحنية على شكل U -بفواصل بحيث لا يتم تحميل الانحناءات أثناء النقل.
تعبئة خشبية مدخنة تحمل علامة ISPM 15هو معيار للتصدير، ويتم تمييز كل حالة بالسبائك ورقم الحرارة والحجم والكمية حتى يمكن مطابقة الشحنة مع الشهادة عند الوصول.
التعليمات
س: هل يمكن تصنيع أنبوب المبادل الحراري C44300 وC70600 بقطر خارجي صغير وجدار رقيق، وقطعه حسب الأطوال النهائية المحددة؟
ج: نعم. يتم سحب الأنبوب غير الملحوم في كل من C44300 وC70600 من 6.35 مم (1/4 بوصة) OD لأعلى مع سمك الجدار من 0.5 مم. يتم قطع الأطوال الثابتة مثل 505 مم أو 1550 مم بتفاوت يبلغ +3/0 مم، وتصلبها، وتزويدها بنهايات خالية من نتوءات عادية-.
س: ما هو الفرق بين ASTM B111 وASME SB111 لهاتين الصفتين؟
ج: إنها تغطي نفس السبائك والكيمياء والتفاوتات. ASTM B111/B111M هو معيار المواد؛ ASME SB111 هو اعتماد ASME-معدات الضغط المشفرة. الأنبوب المعتمد لأحدهما يرضي الآخر.
س: ما هي الدرجة المناسبة لمياه البحر - C44300 أو C70600؟
ج: بالنسبة لمياه البحر المستدامة أو الخدمة قليلة الملوحة، فإن C70600 هي المواصفات المعتادة لأن غشاء النيكل النحاسي- الخاص به يتحمل الكلوريدات وسرعة تدفق أعلى. عادةً ما يتم حجز C44300 للمياه العذبة والمكثفات والبخار -، حيث تعتبر الموصلية العالية ميزة.
س: هل يأتي أنبوب النيكل النحاسي C70600- مزودًا بشهادة EN 10204 3.1؟
ج: نعم. يتم إصدار شهادات EN 10204 Type 3.1 بشكل قياسي لكل من C44300 وC70600، والتي تغطي التركيب الكيميائي والخواص الميكانيكية ونتائج الأبعاد لكل دفعة.
س: هل تتوفر أشكال U-الانحناء والملف والزعانف في كلا السبائك؟
ج: نعم. يتم إنتاج الأنابيب المستقيمة والانحناء على شكل حرف U والملف والأنابيب ذات الزعانف في C44300 وC70600، ويمكن توفير التركيبات المطابقة بنفس إمكانية تتبع الحرارة مثل الأنبوب.
س: ما هو موك، المهلة الزمنية وشروط الدفع؟
ج: يتراوح موك عادةً ما بين 100 إلى 300 كجم لكل حجم؛ وتتراوح المهلة الزمنية من 15 إلى 25 يوم عمل للأحجام القياسية وما يصل إلى 35 يوم عمل مع برنامج فحص كامل -من طرف ثالث؛ الدفع هو 30% إيداع T/T مع الرصيد مقابل نسخة من B/L، أو خطاب الاعتماد غير القابل للإلغاء في الأفق.
