عند تحديد مصادر الأنابيب للمبادلات الحرارية أو المكثفات أو أنظمة التبريد، هناك خياران شائعان ضمنأستم B111القياسية هيC68700(نحاس الألمنيوم الزرنيخى) وC12200(النحاس المفسفر).يمكن أن يؤدي اختيار الأنبوب الخاطئ إلى تآكل غير متوقع، وصيانة متكررة، واستبدال النظام قبل الأوان.
إذًا، ما هي السبائك المناسبة لتطبيقك؟ ستساعدك هذه المقارنة التفصيلية على فهم الاختلافات واتخاذ قرار مستنير.
ما هي التركيبات الكيميائية لـ C68700 وC12200؟
الفرق الأساسي بين هاتين السبائكتين يكمن في كيمياءهما.أستم B111 C68700عبارة عن سبيكة تعتمد على النحاس-(النحاس-الزنك مع الألومنيوم والزرنيخ)، في حين أن C12200 عبارة عن نحاس نقي تجاريًا يحتوي على كمية صغيرة من الفوسفور.
| عنصر | ASTM B111 C68700 (نحاس ألومنيوم) | C12200 (النحاس المفسفر) |
|---|---|---|
| النحاس (النحاس) | 76.0 - 79.0% | 99.9% دقيقة |
| الزنك (الزنك) | المتبقي (تقريبًا. 20.5%) | - |
| الألومنيوم (آل) | 1.8 - 2.5% | - |
| الزرنيخ (ع) | 0.02 - 0.06% | - |
| الفوسفور (ف) | - | 0.015 - 0.040% |
| عناصر أخرى | 0.3% كحد أقصى | 0.1% كحد أقصى |
البصيرة الرئيسية:C12200 عبارة عن نحاس نقي تقريبًاC68700 عبارة عن سبيكة هندسية معقدةمصممة خصيصا لتطبيقات مياه البحر.
ما هي السبائك التي توفر مقاومة أفضل للتآكل لتطبيقك؟
غالبًا ما تكون مقاومة التآكل هي الاهتمام الأول للمهندسين الذين يختارون أنابيب المبادلات الحرارية.
أستم B111 C68700تم تطويره خصيصًا لخدمة مياه البحر والمياه قليلة الملوحة. يساعد محتوى الألومنيوم في تكوين طبقة أكسيد واقية، في حين أنإضافة الزرنيخ يمنع إزالة الزنك- وضع فشل شائع في سبائك النحاس.
C12200، كونه نحاسًا نقيًا، يوفر مقاومة ممتازة للتآكلالمياه العذبة والبخار والبيئات-غير العدوانية. ومع ذلك، فإنه يؤدي بشكل سيئ في مياه البحر أو السوائل التي تحتوي على كبريتيدات.
| بيئة التآكل | أستم B111 C68700 | C12200 |
|---|---|---|
| المياه العذبة النظيفة | جيد | ممتاز |
| مياه البحر عالية السرعة- | ممتاز | ضعيف (التآكل السريع) |
| مياه البحر منخفضة السرعة- | عادل (خطر الحفر) | فقير |
| البخار / المكثفات | عدل | ممتاز |
| الكبريتيد-السوائل الحاملة | فقير | فقير جدا |
| بيئات الأمونيا | فقير | عدل |
الحكم:لمياه البحر،اختر C68700. للمياه العذبة أو البخار،اختر C12200.
كيف يمكن مقارنة الخواص الميكانيكية بين C68700 وC12200؟
تحدد الخواص الميكانيكية مدى قدرة الأنبوب على تحمل الضغط والاهتزاز وضغوط التثبيت.
| ملكية | أستم B111 C68700 | C12200 |
|---|---|---|
| قوة الشد (دقيقة، رطل لكل بوصة مربعة) | 50,000 | 40,000 |
| قوة الخضوع (دقيقة، رطل لكل بوصة مربعة) | 18,000 | 12,000 |
| استطالة (دقيقة، %) | 30 | 35 |
| الصلابة (روكويل F) | 60 - 80 | 40 - 65 |
| الموصلية الحرارية (W/m·K) | ~120 | ~380 |
ASTM B111 C68700 أقوى بكثيرمن C12200 - قوة شد أعلى بنسبة 25% تقريبًا. وهذا يعني أن الأنابيب C68700 يمكنها تحمل ضغوط التشغيل الأعلى وتكون أكثر مقاومة للاهتزاز- الناتج عن التعب.
ومع ذلك، C12200 لديهالموصلية الحرارية أعلى بكثير(أعلى بحوالي 3 مرات)، مما يجعلها أكثر كفاءة في نقل الحرارة في التطبيقات النظيفة.
ما هي السبيكة الأسهل في التركيب والثني واللحام؟
يمكن أن تؤثر تكاليف التثبيت بشكل كبير على ميزانية مشروعك.
أستم B111 C68700:لديه قابلية تشكيل جيدة ولكنه يتطلبالمعالجة الحرارية المناسبة بعد الانحناءلمنع تكسير التآكل الإجهاد. اللحام صعب ولا ينصح به - استخدم تمديد الأسطوانة أو اللحام بالنحاس بدلاً من ذلك.
C12200: قابلية التشكيل واللحام ممتازة.يمكن ثني هذه السبيكة وتوهجها ولحامها بإجراءات قياسية. إنه الخيار المفضل لتجميعات الأنابيب المعقدة والإصلاحات الميدانية.
نصيحة التثبيت:إذا كان تصميمك يتطلب لحامًا مكثفًا أو ثنيات - محكمة،العمل مع C12200 أسهل بكثير. بالنسبة للأسطوانة-الأنابيب المستقيمة الموسعة،كلا السبائك تعمل بشكل جيد.
ماذا عن التكلفة - أيهما يوفر لك المزيد من المال؟
تعتبر التكلفة دائمًا أحد الاعتبارات، ولكن تذكر أن تأخذ في الاعتبار إجمالي تكلفة دورة الحياة، وليس سعر الشراء فقط.
| عامل التكلفة | أستم B111 C68700 | C12200 |
|---|---|---|
| تكلفة المواد الخام | معتدل | أدنى |
| تكلفة التثبيت | معتدل (يتطلب الرعاية) | أقل (أسهل في العمل) |
| العمر المتوقع (مياه البحر) | 15-25 سنة | 1-5 سنوات |
| العمر المتوقع (المياه العذبة) | 15-20 سنة | 20-30+ سنة |
لتطبيقات المياه العذبة:يعد C12200 أكثر اقتصادا بشكل عام بسبب انخفاض تكلفة المواد وعمر الخدمة الأطول.
لتطبيقات مياه البحر: ASTM B111 C68700 هو في الواقع أرخص على المدى الطويللأن C12200 سوف يفشل بسرعة، مما يتطلب إعادة الأنابيب بشكل متكرر.
متى يجب عليك اختيار C12200 بدلاً من C68700؟
C12200 هو الخيار الأفضل في هذه السيناريوهات:
تبريد المياه العذبة(أنهار، بحيرات، أبراج تبريد) - C12200 يدوم لعقود
مكثفات البخارفي البيئات النظيفة - مقاومة ممتازة للتآكل الجانبي بالبخار-.
مبردات التدفئة والتهوية وتكييف الهواء (HVAC).يؤدي استخدام المياه العذبة أو الجليكول - إلى تحسين الكفاءة
التطبيقات التي تتطلب لحام واسعة النطاق- يتم لحام C12200 بسهولة
تطبيقات الضغط المنخفض-حيث القوة ليست حرجة
متى يجب عليك اختيار C68700 بدلاً من ذلك؟
إذا كان تطبيقك يشتمل على مياه البحر، أو المياه قليلة الملوحة، أو أي مياه{0}}عالية السرعة مع هواء محصور، فيجب عليك اختيار ASTM B111 C68700.سيعاني C12200 من التآكل السريع وهجوم الاصطدام، ومن المحتمل أن يفشل في غضون أشهر وليس سنوات.
تطبيقات محددة تتطلبC68700يشمل:
مكثفات محطات توليد الطاقة باستخدام مياه البحر أو المياه قليلة الملوحة
المبادلات الحرارية البحرية والمبردات المساعدة
السخانات المسبقة لمحطة تحلية المياه-.
مبردات المصانع الكيميائية بمياه التبريد المالحة
أنظمة تبريد المنصات البحرية
المقارنة: محطة توليد الكهرباء مقابل مبرد HVAC
السيناريو 1: محطة توليد الطاقة الساحلية (تبريد مياه البحر)
استخدامC12200→ تفشل الأنابيب في غضون 6-12 شهرًا بسبب التآكل
استخدامأستم B111 C68700→ تدوم الأنابيب من 15 إلى 20 عامًا مع الصيانة المناسبة
الفائز: C68700
السيناريو 2: مبنى المكاتب HVAC (مياه برج التبريد)
استخدامC12200→ تدوم الأنابيب من 20 إلى 30 عامًا، وتتميز بنقل الحرارة بشكل ممتاز
استخدامأستم B111 C68700→ يعمل أيضًا ولكن الموصلية الحرارية أقل وتكلفة أعلى
الفائز: C12200
فحص بنسبة 100% وفقًا لمعيار ASTM B111 / C68700 - بشهادة العميل
لقد اجتاز كل أنبوب في هذه المجموعة فحصًا معتمدًا من جهة خارجية-وفقًا لمعيار ASTM B111 للسبائك C68700. فيما يلي صور فعلية من الفحص الميداني للعميل-، بما في ذلك اختبار التيار الدوامي والتحقق من الأبعاد.
التحقق من عناصر التفتيش:
• اختبار التيار الدوامي (ECT) - لا توجد عيوب في الجدار-.
• القطر الخارجي وسمك الجدار – في حدود ±0.02 مم
• التشطيب السطحي والمزاج (O61) – مطابق للمواصفة ASTM
• الصلابة والتركيب الكيميائي – معتمد.

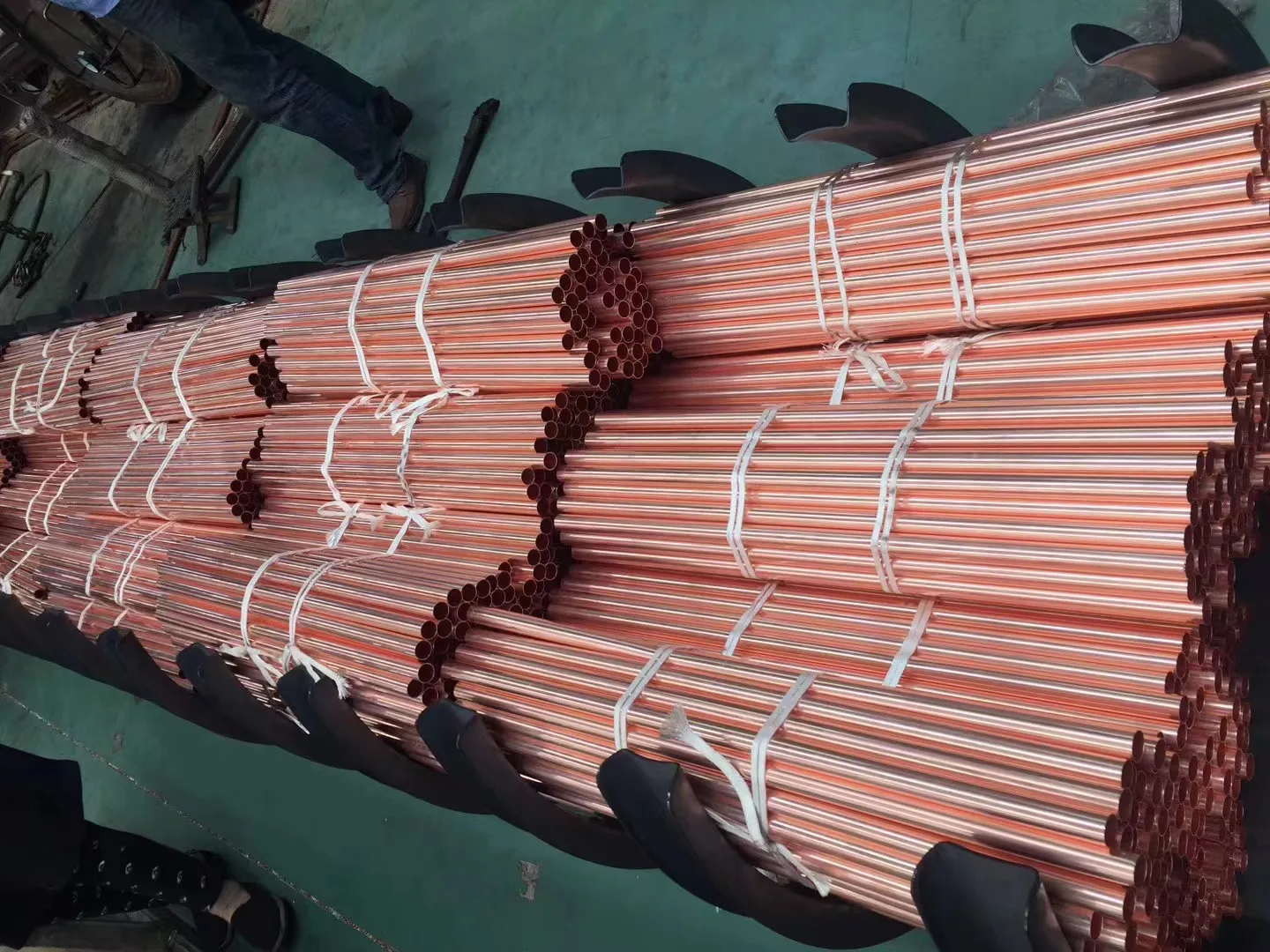

تصدير-تغليف جاهز - غلاف خشبي ومقاوم-للصدأ
بعد اجتياز الفحص، يتم تعبئة جميع الأنابيب وفقًا لمعايير التصدير ومتطلبات العملاء-الخاصة. تم توثيق عملية التعبئة أدناه لضمان إمكانية التتبع والتسليم المجاني للتلف-.
خطوات التعبئة الموضحة بالفيديو والصور:
1. تنظيف وتجفيف الأنبوب
2. أغطية نهاية بلاستيكية على كلا الطرفين
3. ورق التغليف المضاد للصدأ -VCI
4. حزمة الربط مع فيلم حاجز الرطوبة
5. علبة خشبية من الخشب الرقائقي (متوافقة مع ISPM-15) مع حشوة رغوية
6. وضع العلامات مع درجة ASTM ورقم الدفعة وختم الفحص

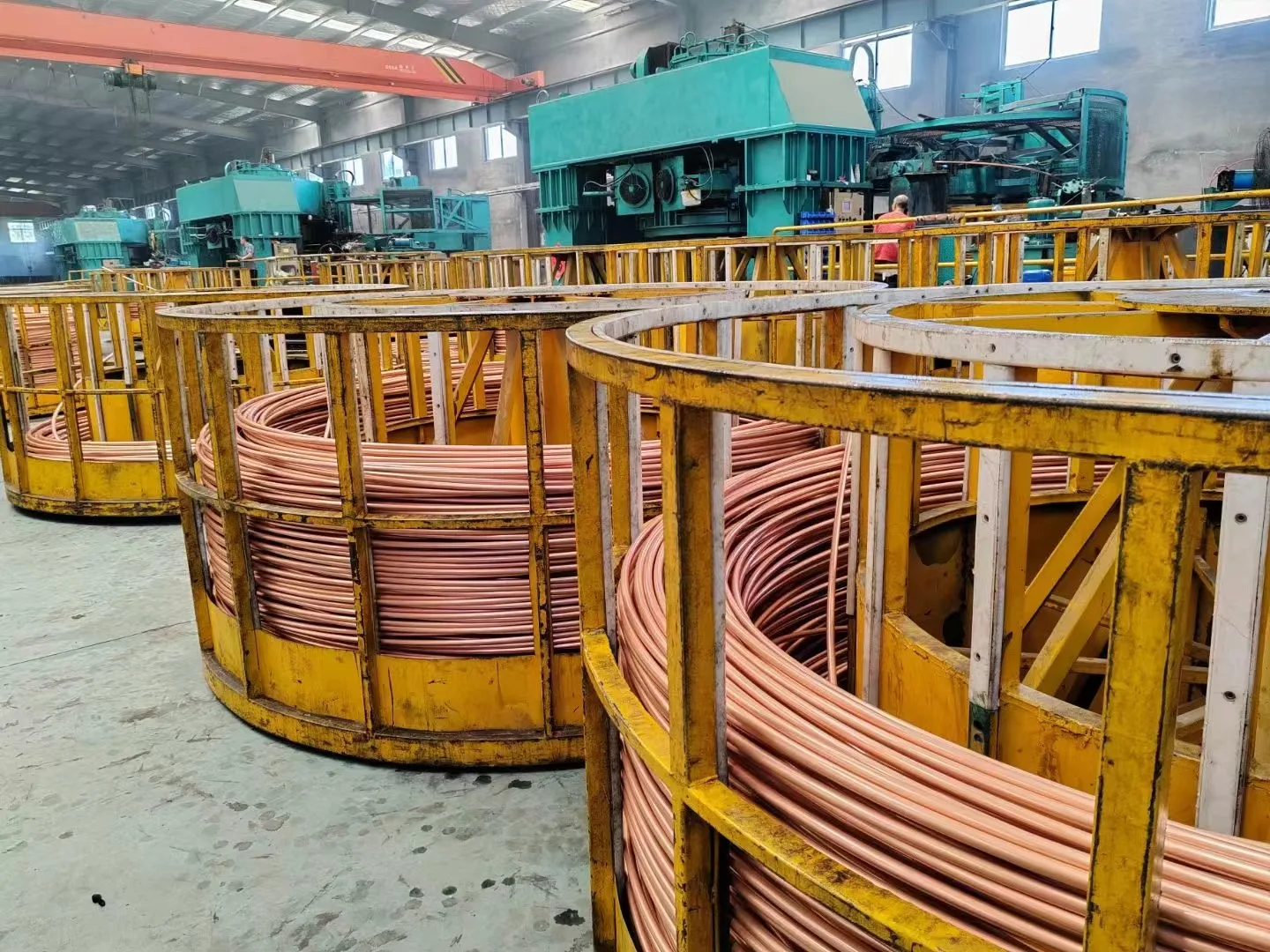

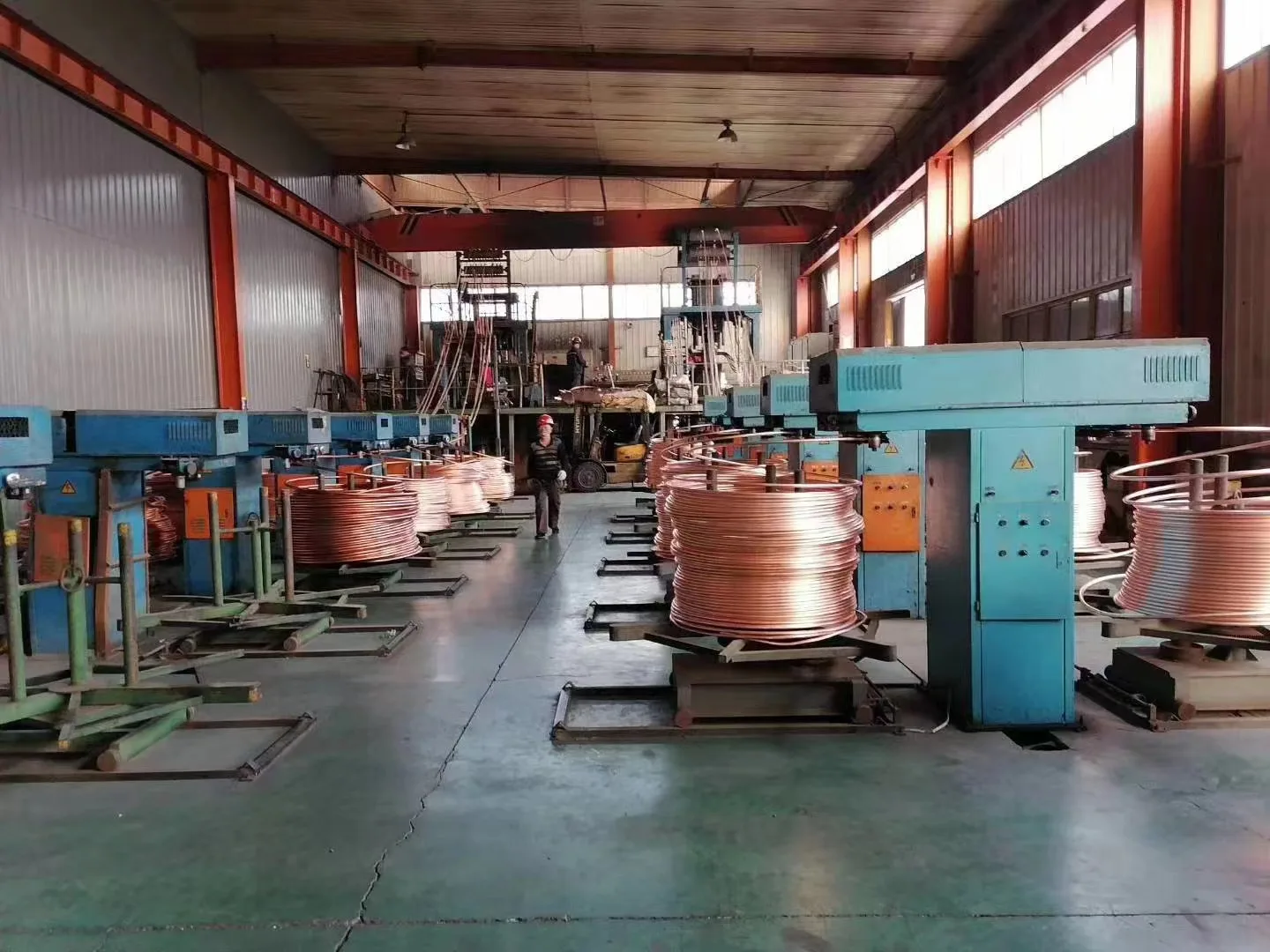

مصنعنا ومعداتنا
يتم إنتاج جميع أنابيب ASTM C68700 وفحصها بمعداتنا الداخلية-، مما يسمح بالتحكم الكامل في العملية بدءًا من صب القضبان وحتى التعبئة النهائية.
المعدات الرئيسية المستخدمة لهذه الكمية:
• فرن الصهر بالحث – صناعة السبائك الدقيقة (Cu + Zn + Al + As)
• الصب المستمر الأفقي – هيكل البليت الموحد
• مكبس البثق (800 طن / 1630 طن) – تشكيل الأنبوب بدون خياطة
• منضدة الرسم على البارد (5-40 م) – دقة الأبعاد تصل إلى ±0.02 مم
• اختبار التيار الدوامي عبر الإنترنت (FOERSTER / MAC) – 100% NDT
• مقياس سمك الجدار بالموجات فوق الصوتية – مراقبة في الوقت الفعلي-.
• فرن التلدين (جو متحكم فيه) – درجة حرارة O61
-علم القياس الداخلي: الميكرومتر، وأجهزة القياس الدبوسية، والمقارنات البصرية، واختبار الصلابة (HV/HRB)
تتم معايرة جميع المعدات كل ثلاثة أشهر. يمكن تتبع سجلات الإنتاج عن طريق رقم الدفعة.
منتجات النحاس وسبائك النحاس – نطاق التوريد
| نموذج المنتج | السبائك / الدرجات المشتركة | نطاق الحجم | المعايير | التطبيقات النموذجية |
|---|---|---|---|---|
| أنبوب / الأنابيب | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | القطر الخارجي: 4 مم – 219 مم الجدار: 0.5 مم – 20 مم الطول: يصل إلى 15 م |
أستم B68، B75، B111، B280، B359، B466 | المبادلات الحرارية، المكثفات، التدفئة والتهوية وتكييف الهواء، السباكة، مبردات الزيت |
| لوحة / ورقة | C11000, C12200, C26000, C26800, C52100, C68700 | ثك: 0.5 مم – 50 مم العرض: يصل إلى 1200 مم الطول: يصل إلى 4000 مم |
أستم B152، B169، B103، B465 | الأجزاء الكهربائية، الأسقف، الحشيات، الألواح الصناعية |
| قضيب / بار | C11000, C26000, C36000, C46400, C48500, C63000 | ضياء: 3 مم – 120 مم الطول: 1 م - 6 م (أو مخصص) |
أستم B16، B124، B138، B150، B453 | سيقان الصمامات، والأعمدة، والمثبتات، والمكونات الآلية |
| سلك | C11000, C16200, C17500, C26000, C52100, C64700 | ضياء: 0.1 ملم - 12 ملم وزن الملف: يصل إلى 100 كجم |
أستم B1، B2، B3، B197، B206، B624 | أقطاب اللحام، الموصلات الكهربائية، النوابض، الشبكات |
| قطاع / احباط | C11000, C19400, C26000, C26800, C52100, C70250 | ثك: 0.05 ملم - 3.0 ملم العرض: 5 مم – 600 مم |
أستم B36، B465، B694، B888 | الموصلات والمحطات الطرفية وعلامات البطارية والتدريع وأجزاء الختم |
