نحاس ألومنيوم أو C70600 للمبادل الحراري

C70600 لا يحتوي على الزنك. يحتوي نحاس الألومنيوم على حوالي 22% من الزنك، وهو مصدر مشاكل إزالة الزنك في خدمة المبادلات الحرارية.

الفرق الرئيسي لأنابيب المبادل الحراري:

C70600: الزنك شوائب (0.5٪ كحد أقصى). لا يوجد خطر إزالة الزنك داخل المبادل الحراري الخاص بك.

نحاس ألومنيوم: الزنك عنصر رئيسي في صناعة السبائك (20-23%). تعتبر إزالة الزنك خطرًا حقيقيًا، خاصة في المناطق الدافئة أو الراكدة.

الزنك هو المشكلة. C70600 ليس لديه أي شيء تقريبًا. النحاس الألومنيوم مليء به. للحصول على عمر طويل للمبادل الحراري، يكون استخدام كمية أقل من الزنك أفضل.

يتفوق C70600 على النحاس الألومنيوم في معظم ظروف المبادلات الحرارية، خاصة في درجات الحرارة والسرعات المرتفعة.

حيث لا يزال نحاس الألومنيوم يعمل في المبادلات الحرارية:

مياه البحر الباردة (أقل من 40 درجة)

سرعة منخفضة (أقل من 1.5 م/ث)

مياه البحر النظيفة والمعالجة بشكل جيد

التشغيل المتقطع (غير المستمر)

حيث يفشل نحاس الألومنيوم في المبادلات الحرارية:

مياه البحر الدافئة (فوق 50 درجة)

سرعة أعلى (أعلى من 2.0 م/ث)

مناطق راكدة أو منخفضة التدفق بالقرب من صفائح الأنابيب

مياه البحر الملوثة أو الراكدة

إزالة الزنك هو نوع من التآكل حيث تتم إزالة الزنك بشكل انتقائي من السبيكة، تاركًا وراءه نحاسًا ضعيفًا مساميًا لا يمكنه تحمل الضغط. يحتوي نحاس الألومنيوم على 20-23% من الزنك، لذا فإن أنابيب المبادلات الحرارية المصنوعة منه تكون عرضة للخطر.

كيف تتم عملية إزالة الزنك في المبادل الحراري:

تهاجم مياه البحر الدافئة الزنك الموجود في جدار الأنبوب

يذوب الزنك ويتسرب من الأنبوب

ما تبقى هو هيكل نحاسي إسفنجي ضعيف

يفقد الأنبوب قوته وقد يتسرب أو ينفجر تحت الضغط

لماذا لا يتم إزالة الزنك من أنابيب المبادل الحراري C70600:

الزنك هو شوائب، وليس عنصرا رئيسيا في صناعة السبائك

الحد الأقصى للزنك هو 0.5%

حتى لو تسرب كل الزنك، فلن يؤثر ذلك على قوة الأنبوب

علامات إزالة الزنك في أنابيب المبادل الحراري:

يتحول جدار الأنبوب إلى اللون الأحمر (اللون النحاسي) حيث ينبغي أن يكون أصفر نحاسي

تبدو الأنابيب ناعمة ويمكن سحقها يدويًا أثناء إعادة الأنابيب

تظهر التسريبات ذات الثقب دون تأليب خارجي واضح

كلا السبائك لهما الموصلية الحرارية المماثلة. لكن C70600 يظل نظيفًا بمرور الوقت، لذا فإن نقل الحرارة الخاص به يستمر لفترة أطول.

لماذا لا تفوز دائمًا الموصلية العالية للنحاس والألمنيوم:

يتمتع نحاس الألومنيوم بموصلية حرارية أعلى على الورق

لكن إزالة الزنك تخلق طبقات مسامية وضعيفة تمنع انتقال الحرارة

يتم ربط الحشف الحيوي بسهولة أكبر بالنحاس الألومنيوم

غالبًا ما يتفوق أنبوب C70600 النظيف على أنبوب النحاس المصنوع من الألومنيوم المتآكل جزئيًا

مثال على المبادل الحراري الحقيقي:

يحتوي المبادل الحراري ذو الغلاف والأنبوب الكبير على 2000 أنبوب

تكلفة حزمة النحاس والألمنيوم 40.000.C70600 تكاليف الحزمة 40.000.C70600 تكاليف الحزمة 52.000.

نحاس الألمنيوم يدوم 8 سنوات. C70600 يستمر لمدة 24 عامًا.

تكلفة 24 عامًا: C70600=52,000(حزمة واحدة).Aluminumbrass=52,000(حزمة واحدة).Aluminumbrass=120,000 (ثلاث حزم).

أعد الأنبوب باستخدام C70600 إذا كان المبادل الحراري الخاص بك يعاني من أي من هذه الحالات: مياه البحر الدافئة، أو التدفق العالي، أو الأعطال المتكررة، أو متطلبات العمر الافتراضي الطويل.

يُعاد تركيبه باستخدام النحاس والألومنيوم فقط إذا:

يعمل المبادل الحراري في مياه البحر الباردة (أقل من 40 درجة)

سرعة التدفق منخفضة (أقل من 1.5 م/ث)

المبادل الحراري لديه أقل من 5-10 سنوات من العمر المتبقي

لا يمكن لميزانيتك على الإطلاق أن تغطي التكلفة الأولية لـ C70600

أعد الأنبوب باستخدام C70600 إذا:

درجة حرارة مياه البحر تتجاوز 40-50 درجة

سرعة التدفق أعلى من 1.5-2.0 م/ث

لقد عانيت من إخفاقات إزالة الزنك من قبل

يحتاج المبادل الحراري إلى العمل لمدة 15-20 سنة أخرى

تريد التوقف عن إعادة الأنابيب كل 5-8 سنوات

ما تحتاج إلى التحقق منه قبل الترقية:

قطر فتحة ورقة الأنبوب (نفس القطر الخارجي، يناسب)

إجراء التدحرج (C70600 أكثر صلابة قليلاً)

مواد الحشية (متوافقة)

س 1: أيهما أفضل لأنابيب المبادل الحراري C70600 أم النحاس الأصفر؟

يعتبر C70600 أفضل لمعظم تطبيقات المبادلات الحرارية. إنه يقاوم مياه البحر الدافئة، ويتعامل مع سرعات أعلى، ولا يتحلل.يعمل نحاس الألومنيوم فقط في ظروف باردة ومنخفضة السرعة ونظيفة. إذا كان المبادل الحراري الخاص بك يعمل في مياه البحر الدافئة (أعلى من 40-50 درجة) أو فشل من قبل، فاختر C70600.

س2: ما هي عملية إزالة الزنك وهل تحدث في أنابيب المبادل الحراري؟

إزالة الزنك هي الإزالة الانتقائية للزنك من النحاس. ويترك وراءه نحاسًا ضعيفًا مساميًا يتسرب. تحتوي أنابيب المبادل الحراري المصنوعة من النحاس والألمنيوم على 20-23% من الزنك، لذا فهي عرضة للخطر.لا يحتوي C70600 على أي زنك تقريبًا (0.5% كحد أقصى)، لذلك لا يزيل الزنك. هذا هو السبب الأول الذي يجعل أصحاب المبادلات الحرارية يستبدلون النحاس الألومنيوم بـ C70600.

س 3: هل يمكنني استبدال أنابيب الألومنيوم والنحاس بـ C70600 في المبادل الحراري الموجود لدي؟

نعم في معظم الحالات. القطر الخارجي هو نفسه، لذا فإن فتحات صفائح الأنبوب مناسبة.تحقق من سمك الجدار (قد يختلف قليلاً). اضبط إجراءات التدحرج (C70600 أكثر صلابة قليلاً). الحصول على الموافقة الهندسية. لقد قام العديد من أصحاب المبادلات الحرارية بذلك بنجاح. لن تحتاج إلى تعديل ورقة الأنبوب.

س 4: ما هي السبيكة التي تتعامل مع سرعة تدفق أعلى داخل أنابيب المبادل الحراري؟

يتعامل C70600 مع سرعة أعلى. الحد الآمن للألومنيوم والنحاس هو حوالي 1.5-2.0 م/ث. الحد الآمن لـ C70600 هو 2.5 م/ث.عند السرعات التي تزيد عن 2.0 m/s، يفقد نحاس الألومنيوم طبقة الحماية الخاصة به. يبدأ تآكل الاصطدام عند مداخل الأنبوب. إذا كان المبادل الحراري الخاص بك يعمل بسرعة 2.0-2.5 م/ث، فأنت بحاجة إلى C70600.

س 5: هل النحاس والألومنيوم أرخص من C70600 لأنابيب المبادل الحراري؟

نعم، عادةً ما يكون أنبوب النحاس والألمنيوم أرخص بنسبة 20-40% من C70600.ومع ذلك، يمكنك استبدال أنابيب الألومنيوم والنحاس 2-3 مرات خلال عمر حزمة C70600 واحدة. يختفي الادخار الأولي بسرعة. بالنسبة للمبادل الحراري الذي يعمل لمدة 20 عامًا، عادةً ما يكون C70600 أرخص بشكل عام.

س 6: هل يقاوم نحاس الألومنيوم الحشف الحيوي في المبادلات الحرارية وكذلك C70600؟

يطلق نحاس الألومنيوم أيونات النحاس مثل C70600، ولكن بشكل أقل فعالية بسبب انخفاض محتواه من النحاس (76% مقابل 88%).في خدمة المبادل الحراري، يقاوم C70600 ارتباط البرنقيل وبلح البحر بشكل أفضل. بالنسبة للمبادلات الحرارية التي لا يمكن تنظيفها بشكل متكرر، فإن C70600 هو الخيار الأفضل.

س7: هل يمكن استخدام نحاس الألمنيوم في المبادلات الحرارية لمياه البحر الدافئة؟

غير مستحسن. تعمل مياه البحر الدافئة (أعلى من 50 درجة) على تسريع عملية إزالة الزنك في نحاس الألومنيوم.يعمل C70600 بشكل جيد حتى 60 درجة. إذا كان المبادل الحراري الخاص بك يرى مياه البحر الدافئة (المواقع الاستوائية، وتصريف محطة الطاقة، وأنظمة إعادة التدوير)، فإن C70600 هو الخيار الأكثر أمانًا.

س 8: ما هي المواد الأسهل في لفها إلى صفائح أنابيب المبادل الحراري؟

كلاهما قابل للدحرجة. النحاس الألومنيوم أكثر ليونة قليلاً، لذلك يتمدد بسهولة أكبر.C70600 أكثر صلابة بعض الشيء ولكن لا يزال من السهل دحرجتها في الحالة الصلبة. تعمل معظم أدوات لف صفائح الأنابيب لكليهما. اضبط عزم الدوران أعلى قليلاً لـ C70600.

س9: هل يحتاج نحاس الألومنيوم إلى مثبطات مثل الزرنيخ لخدمة المبادل الحراري؟

نعم، عادة ما يتم تصنيع النحاس الأصفر المصنوع من الألومنيوم للمبادلات الحرارية لمياه البحر بنسبة 0.02-0.10% من الزرنيخ. الزرنيخ يمنع إزالة الزنك.بدون الزرنيخ، يفشل نحاس الألمنيوم بسرعة. C70600 لا يتطلب أي مثبط. السبيكة مقاومة بطبيعتها لإزالة الزنك.

س10: ما هي السبيكة التي تتمتع بموصلية حرارية أفضل للمبادلات الحرارية؟

يتميز النحاس الأصفر المصنوع من الألومنيوم بموصلية حرارية أعلى على الورق (حوالي 100 واط/م·ك مقابل 45 واط/م·ك لـ C70600).ومع ذلك، فإن إزالة الزنك تخلق طبقات مسامية تمنع انتقال الحرارة. يتم ربط الحشف الحيوي بسهولة أكبر بالنحاس الألومنيوم. غالبًا ما يتفوق أنبوب C70600 النظيف على أنبوب النحاس المصنوع من الألومنيوم المتآكل جزئيًا في الخدمة الحقيقية.

س 11: هل لا يزال نحاس الألومنيوم متاحًا لطلبات أنابيب المبادل الحراري؟

نعم، لكن المصانع تنتج منه كمية أقل مما كانت تنتجه قبل 30 عامًا.تحول معظم الإنتاج إلى C70600. قد تكون المهل الزمنية أطول. قد تكون الأسعار أقل تنافسية. بالنسبة للعديد من أحجام أنابيب المبادلات الحرارية، أصبح الحصول على C70600 أسهل الآن وفي بعض الأحيان يكون سعره مشابهًا.

س 12: هل يجب أن أقوم بالترقية من النحاس والألومنيوم إلى C70600 عند إعادة توصيل المبادل الحراري الخاص بي؟

نعم في معظم الحالات. حساب تكلفة دورة الحياة. ضع في الاعتبار تكلفة الأنبوب والعمالة والإنتاج المفقود أثناء عمليات الإغلاق.بالنسبة لمعظم أصحاب المبادلات الحرارية، يدفع C70600 تكاليفه بعد دورة أو دورتين من الاستبدال. إذا كان المبادل الحراري الخاص بك يتعطل كل 5-8 سنوات، فإن الترقية إلى C70600 ستوفر لك المال ووقت التوقف عن العمل.

أولا، الكيمياء. نضع عينة في مطيافنا (ASTM E1473). يجب أن تتراوح نسبة النيكل بين 9% و11%. الحديد بين 1% و1.8%. إذا تم إيقافه، فسيتم رفض الذوبان بالكامل. لا حجة.

ثم الميكانيكية. يتم سحب أنبوب واحد لكل حرارة حتى ينكسر (ASTM E8). يجب أن تصل إلى 310 ميجا باسكال. نقوم أيضًا بتسوية الحلقة. ضغط عليه إلى ثلاثة أضعاف الجدار. إذا تشققت، رفض. مضيئة عينة مع مخروط 30 درجة. إذا انقسمت، رفض.

ثم التيار الدوامي. هذا هو 100٪ من الأنابيب. يمر المسبار عبر كل أنبوب (ASTM E243). أي إشارة فوق الخط، الأنبوب خارج. لا الترقيع. لا "جيدة بما فيه الكفاية".

تحصل على تقرير اختبار المطحنة مع كل طلب. رقم الحرارة على كل أنبوب. إذا كنت تريد مشاهدة SGS أو BV، فيمكننا إعداد ذلك.

يحصل كل أنبوب على أغطية بلاستيكية على كلا الطرفين. يحافظ على الأوساخ والماء. بين الطبقات نضع ورق VCI. يوقف الصدأ الناتج عن التكثيف أثناء رحلة القارب الطويلة.

يتم تغليف كل حزمة بالانكماش. الذي يحبس الرطوبة. ثم الأشرطة الفولاذية، أربعة إلى ستة لكل حزمة. بالنسبة للأنابيب الصغيرة أو الأطوال المقطوعة، نستخدم الصناديق الخشبية. بالنسبة للأنابيب القياسية بطول 6 أمتار، يتم وضع أشرطة فولاذية على لوح خشبي.

الملصق مقاوم للماء. يُظهر الدرجة (C70600 / 90/10)، الحجم (OD x BWG)، رقم الحرارة، الكمية، والطول.

قبل إغلاق الحاوية، نلتقط الصور ونلصق قائمة التعبئة داخل الباب. نرسل لك الصور.

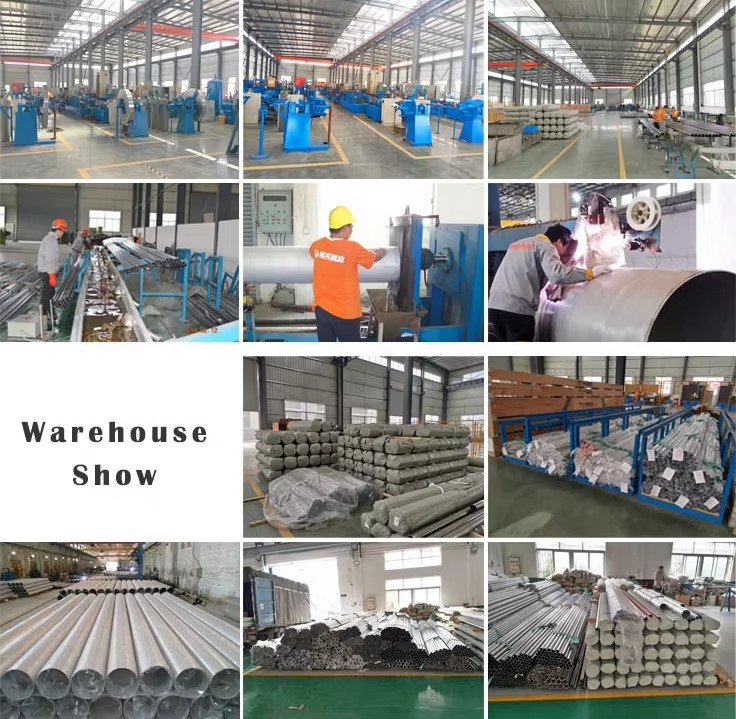

ثلاثة أفران صهر، 5 طن لكل منهما. يدخل النحاس والنيكل والحديد. وتخرج السبائك السائلة.

يقوم خطان للصب بصب هذا السائل في كتلة صلبة بعرض. 80مم إلى 220 مم.

تعمل مكبستا البثق (2500T و3500T) على إحداث ثقب في قطعة العمل. الآن هي قذيفة جوفاء.

تقوم أربع مطاحن بيلجر بدحرجة القشرة للأسفل. قطر أصغر، سطح أكثر سلاسة.

ثمانية مقاعد رسم تسحب الأنبوب من خلال القالب. هذا يحصل على OD وسمك الجدار الدقيق الذي طلبته.

تقوم أربعة أفران تلدين بتسخين الأنبوب إلى 600 درجة. يؤدي ذلك إلى تليينها حتى تتمكن من ثنيها ولفها في صفائح أنبوبية.

ثلاثة خطوط استقامة وقطع تجعل الأنبوب مستقيمًا وتقطعه حسب طولك.

تقوم آلتان للتيار الدوامي بفحص كل أنبوب قبل التعبئة.
